Cảm biến góc 3D MCU-93 MLX90333

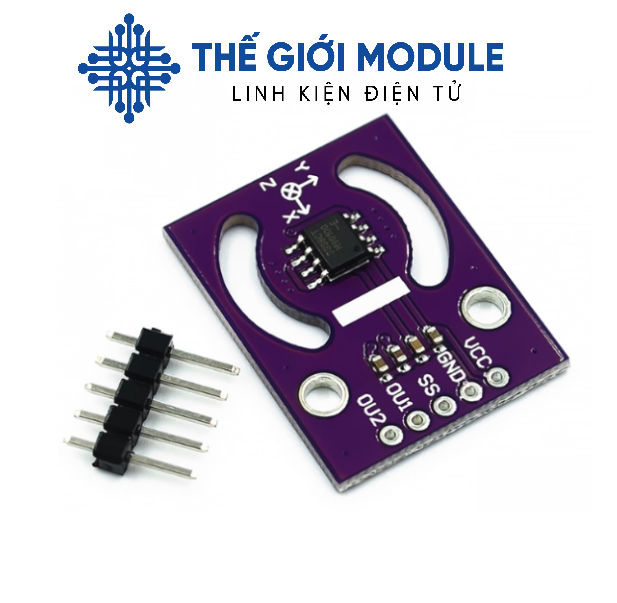

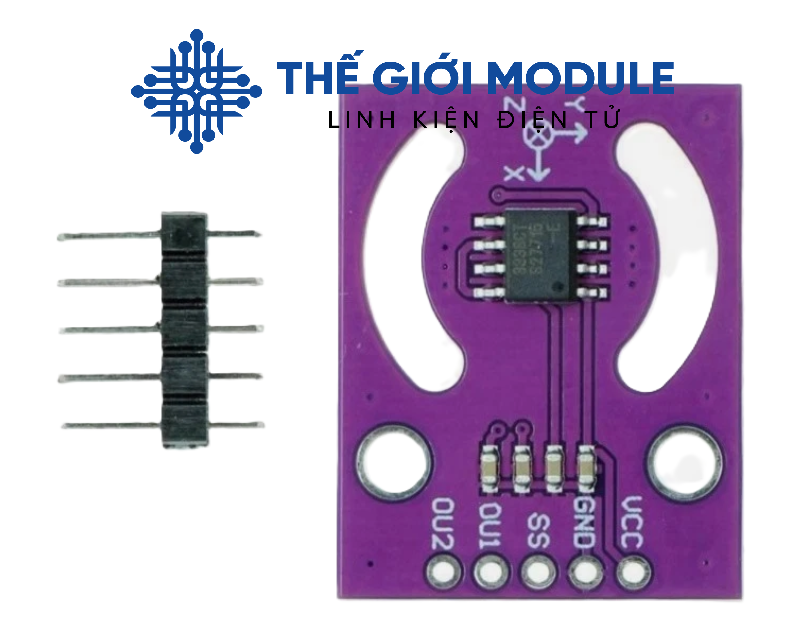

Module Cảm Biến Góc 3D MCU-93 MLX90333 Là module cảm biến từ trường nam châm 3 trục. Có thể cảm nhận được hướng di chuyển và vị trí tuyệt đối của nam châm đặt gần nó. Module này còn được gọi là module định vị của vật có từ trường.

Ứng dụng để xác định vị trí tuyệt đối của một vật nhiễm từ trong một phạm vi không gian. Hoặc làm tay điều khiển Joystick. Có thể gắn vào động cơ bước để kiểm tra mất bước động cơ.

Thông Số Kỹ Thuật

- Điện áp hoạt động: 5VDC

- Dòng tiêu thụ: 8.5 – 13.5mA

- Cảm biến được 3 trục: Bx, By, Bz

- Mật độ từ trường: ±4T

- Có ngõ ra analog hoặc giao tiếp SPI

- Độ phân giải ADC 14bits, lên tới 15bits khi chạy ở chế đọ slow

- Có 2 chế độ hoạt động là fast và slow

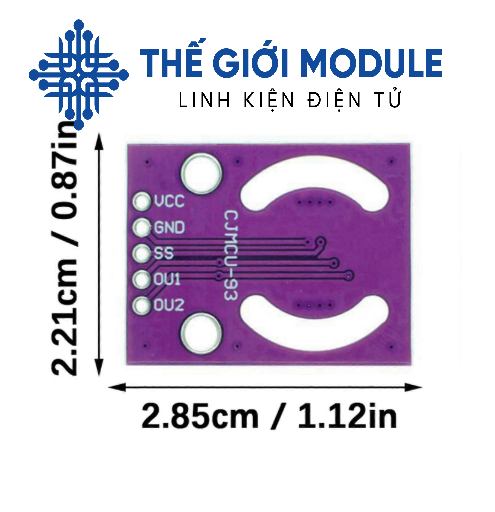

Kết nối với Arduino

• VCC – 5v
• GND – GND
• SS – SLAVE SELECT PIN D10 on Uno
• OUT1 – MISO PIN PIN 12 on Uno
• OUT2 – SCLK PIN 13 on Uno
