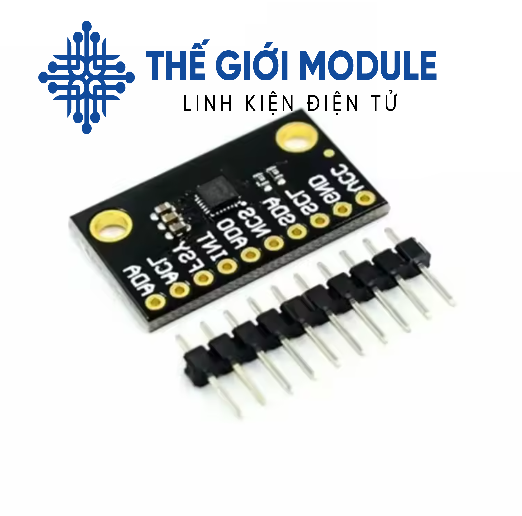

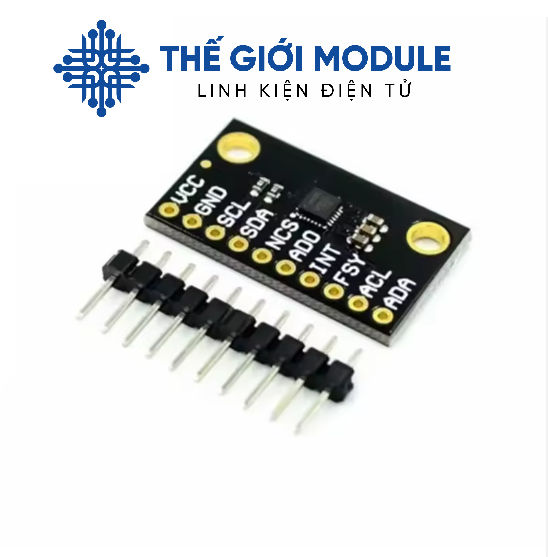

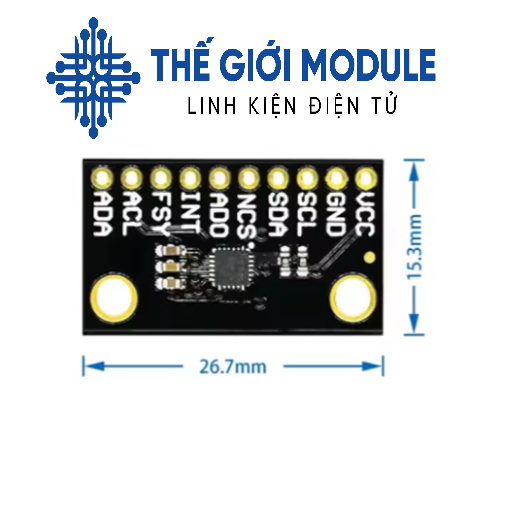

Cảm biến con quay hồi chuyển gia tốc 9 trục ICM-20948

Mạch cảm biến ICM-20948 là lựa chọn lý tưởng cho các ứng dụng yêu cầu đo chuyển động và định hướng không gian với độ chính xác cao. Nhờ tích hợp cảm biến 9 trục (gia tốc, con quay hồi chuyển và từ kế), thiết bị có thể xác định hướng và vị trí một cách toàn diện.

Thông số kĩ thuật:

Thiết bị 9 trục công suất thấp ở nhiệt độ không quá 2,5mW (Gia tốc kế 3 trục, Con quay hồi chuyển 3 trục, Từ kế 3 trục)

- Con quay hồi chuyển 3 trục với FSR có thể lập trình

• Phạm vi đo (FSR): ±250 / ±500 / ±1000 / ±2000 dps
• Độ phân giải: 16-bit
• Độ nhạy:
  • ±250 dps: 131 LSB/dps
  • ±500 dps: 65.5 LSB/dps
  • ±1000 dps: 32.8 LSB/dps
  • ±2000 dps: 16.4 LSB/dps

- Gia tốc kế 3 trục với FSR có thể lập trình

• Phạm vi đo (FSR): ±2g / ±4g / ±8g / ±16g
• Độ phân giải: 16-bit
• Độ nhạy:
  • ±2g: 16384 LSB/g
  • ±4g: 8192 LSB/g
  • ±8g: 4096 LSB/g
  • ±16g: 2048 LSB/g

- Từ kế 3 trục với phạm vi rộng lên đến ± 4900µT

• Phạm vi đo: ±4900 µT
• Độ phân giải: 16-bit
• Giao tiếp và Kết nối (Interfaces):
  • I2C: lên đến 400 kHz
  • SPI: lên đến 7 MHz
• Có FIFO lưu dữ liệu

• Tích hợp bộ xử lý chuyển động kỹ thuật số (DMP)

• Hỗ trợ Android

• Giao diện I2C bổ trợ cho cảm biến bên ngoài

• Nút ON-Chip ADC 16 bit và bộ lọc lập trình

• Chế độ I²C nhanh 7MHz SPI hoặc 400kHz

• Cảm biến nhiệt độ với đầu ra kỹ thuật số

• VDD Phạm vi hoạt động: 1,71V đến 3,6V

• Cấu trúc MEMS kín và cấp Wafer liên kết
