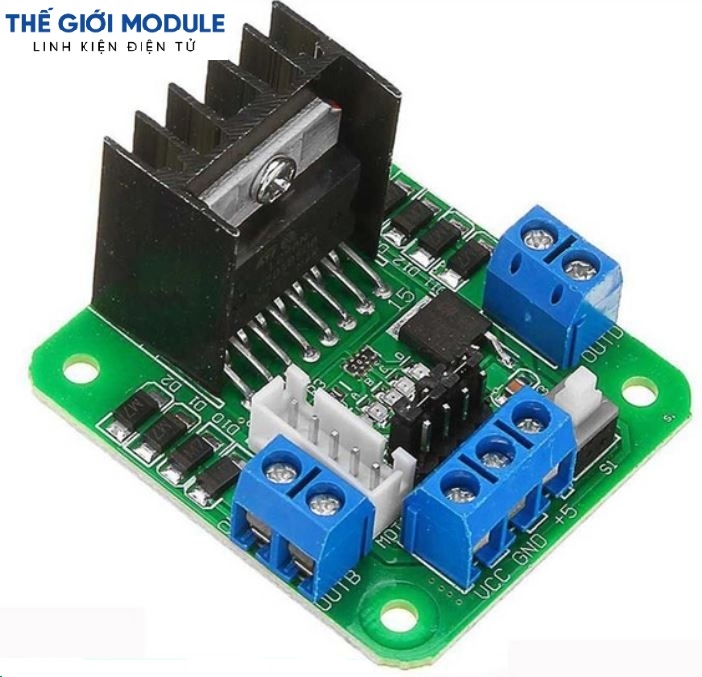

Module Điều Khiển Động Cơ L298N xanh lá

Driver motor L298N xanh lá được sử dụng để chế xe điều khiển, xe dò đường, các thiết bị sử dụng Motor DC hoặc động cơ bước… sử dụng kết hợp với vi điều khiển.

Thông số kỹ thuật :

- Chip điều khiển động cơ DC cầu H kép L298N

- Điện áp điều khiển: 5-35VDC

- Dòng tối đa: max 2A

- Điện áp logic: 5V

- Công suất tối đa: 25W

- Dòng logic: 0~36mA

- Công suất tiêu thụ tối đa: 20W

- Nhiệt độ:-20 ° C đến + 130 ° C

- Kích thước :48x43x33mm

- Đèn báo hướng, và giao diện nguồn trong phần logic của bo mạch.

Hướng dẫn sử dụng:

Module Điều Khiển Động Cơ L298N được tích hợp 2 mạch cầu H, có khả năng điều khiển 2 động cơ DC và 1 động cơ bước. Dòng ra tối đa 2A và nguồn cấp có thể từ 5 đến 35V. Động cơ A được điều khiển bằng cách cấp các mức điện áp 1 và 0 vào 2 chân IN1 IN2 . Tương tự động cơ B được điều khiển bằng cách cấp mức 1, 0 vào IN3 IN4. Đảo các mức 1 , 0 này sẽ làm động cơ đảo chiều và có thể điều khiển tốc độ động cơ bằng cách cấp xung trực tiếp vào các chân IN. Chân Enable còn có tác dụng “phanh” gấp động cơ. Khi đưa chân Enable tương ứng với động cơ xuống mức 0. Code điều khiển động cơ DC 3V quay với tốc độ chậm ( băm xung) và cứ 10s đảo chiều 1 lần đồng thời 2 led sáng thay phiên khi động cơ đảo chiều.
