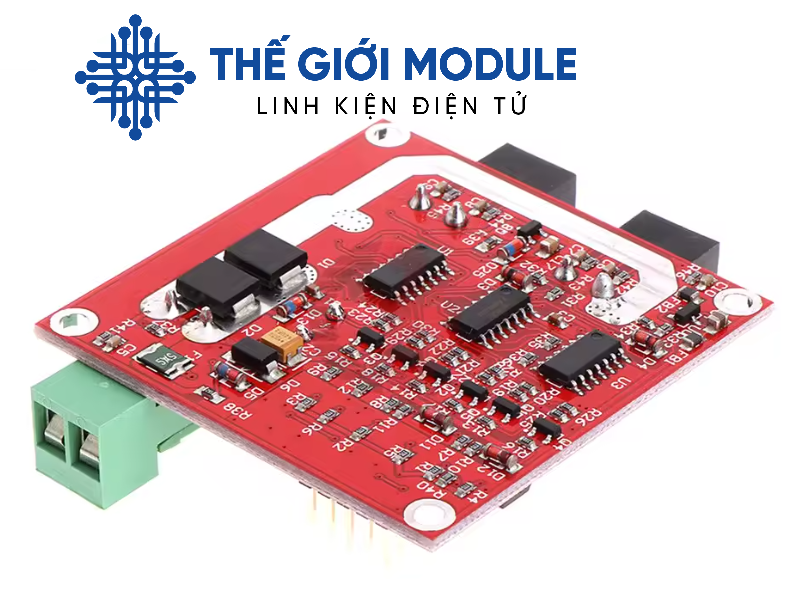

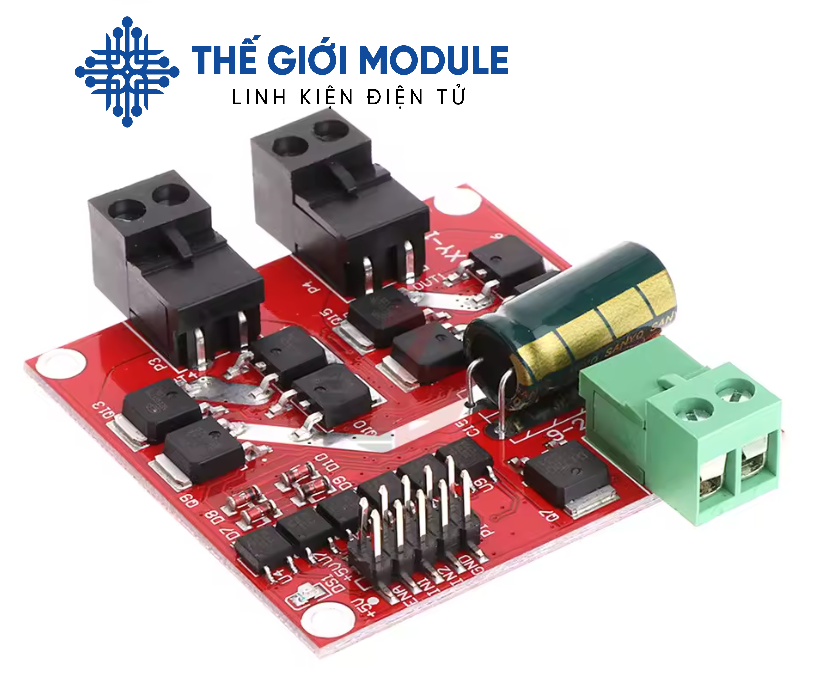

Mạch điều khiển động cơ XY-160D có khả năng điều khiển 2 động cơ DC với dòng cấp lên đến 7A, điện áp rộng từ 6.5V đến 27V, tín hiệu đầu vào có cách ly bảo vệ điện áp, mạch được thiết kế ổn định, đáng tin cậy, sử dụng trong công nghiệp.

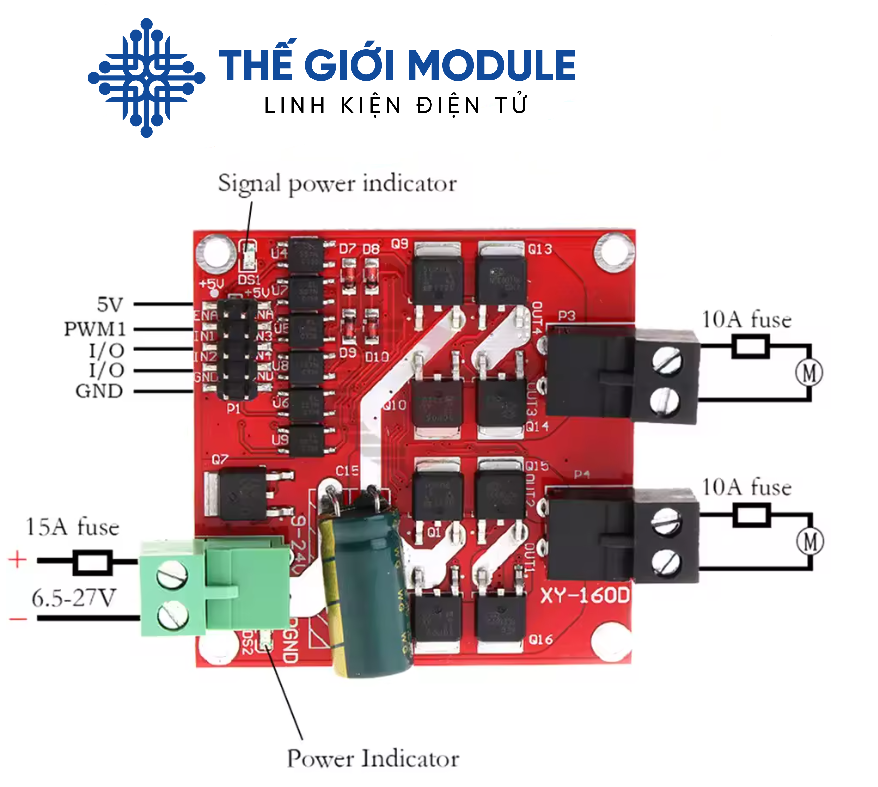

Thông số kỹ thuật:
- Dòng tối đa cho mỗi cầu H là: 7A
- Mức điện áp logic: 3.3V - 5V
- Điện áp đầu vào: 6.5 - 27VDC
- Có chức năng phanh động cơ khi 2 đầu vào đều mức 0 (IN1, IN2 hoặc IN3, IN4)
- Thả tự do nếu 2 đầu vào đều mức 1 (IN1, IN2 hoặc IN3, IN4)
- Công suất tối đa: 160W/1 động cơ (nếu chạy liên tục xin chỉ sử dụng 70% công suất tối đa, khoảng 115W 1 động cơ và mắc thêm cầu chì bảo vệ quá tải).
