Module chuyển mức tín hiệu 2 chiều 8 kênh IIC UART SPI
- Tình trạng: Còn hàng
- Thương hiệu: Đang cập nhật
27.000₫

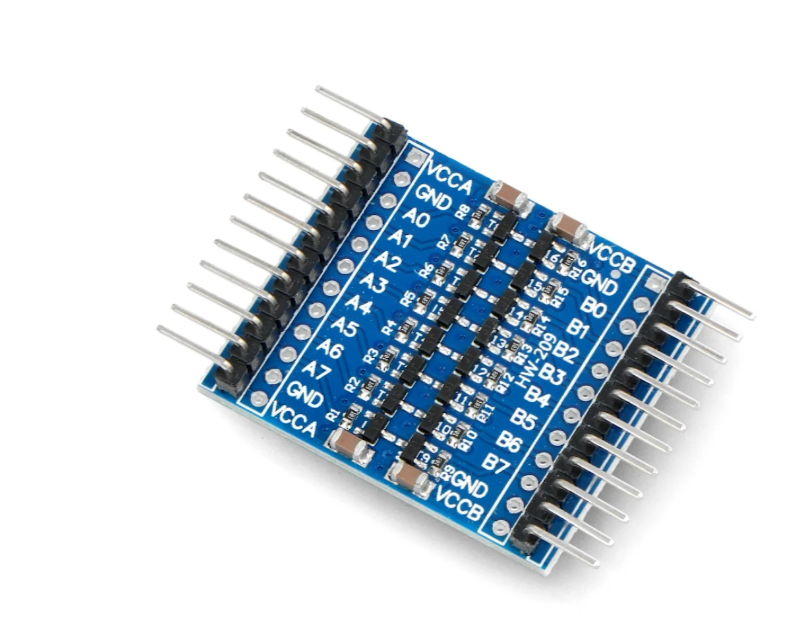

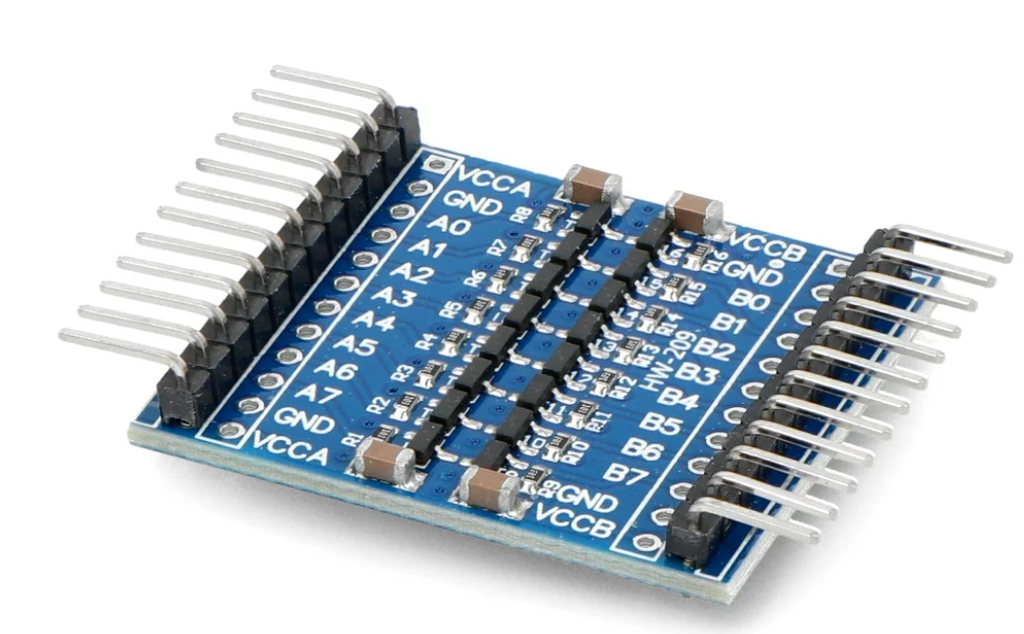

Đây là mạch chuyển mức tín hiệu giữa 3.3V và 5V sử dụng MOSFET chuyên dụng BSS138 cùng với điện trở kéo lên 10k Ohm.
Cách sử dụng mạch vô cùng đơn giản: cấp nguồn 3.3V cho Kênh A và 5V cho kênh B là xong , mạch có khả năng tự động đổi hướng dữ liệu nên chúng ta không cần lo về việc chọn hướng dữ liệu.
Mạch có 2 con Fet BSS138 cùng với điện trở 10k Ohm kéo lên. Có thể hoạt động xuống tới mức 1.8V ở phía mức điện áp thấp, và chịu dòng áp nhất là 10V ở phía mức điện áp cao.
Thông số kỹ thuật :
- Phạm vi mức chuyển đổi : 1.8V - 6V
- VCCA : cấp nguồn 3.3V
- VCCB : cấp nguồn 5V

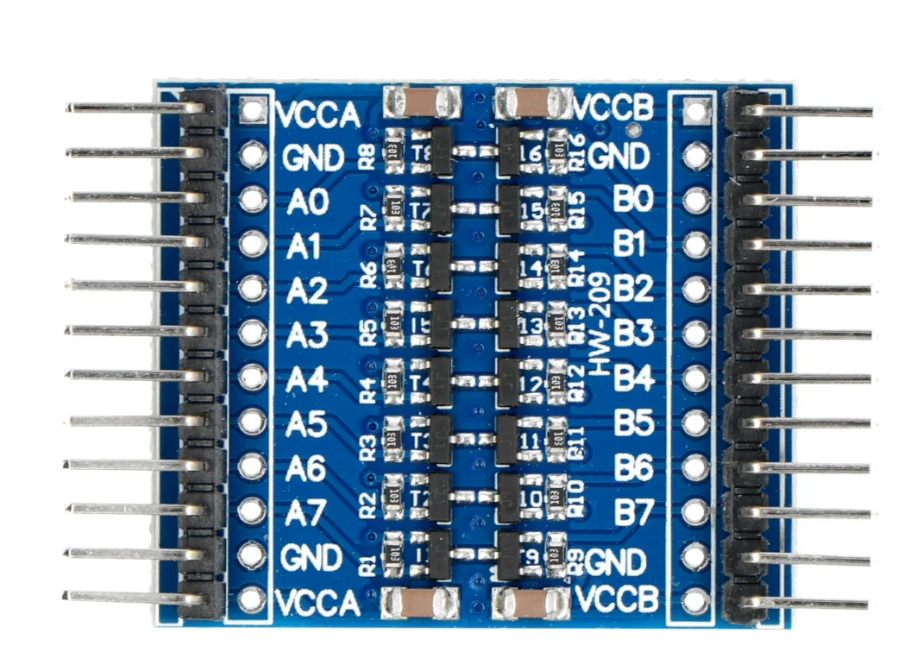

- Các chân A0A7 và B0B7 là các chân tín hiệu.
