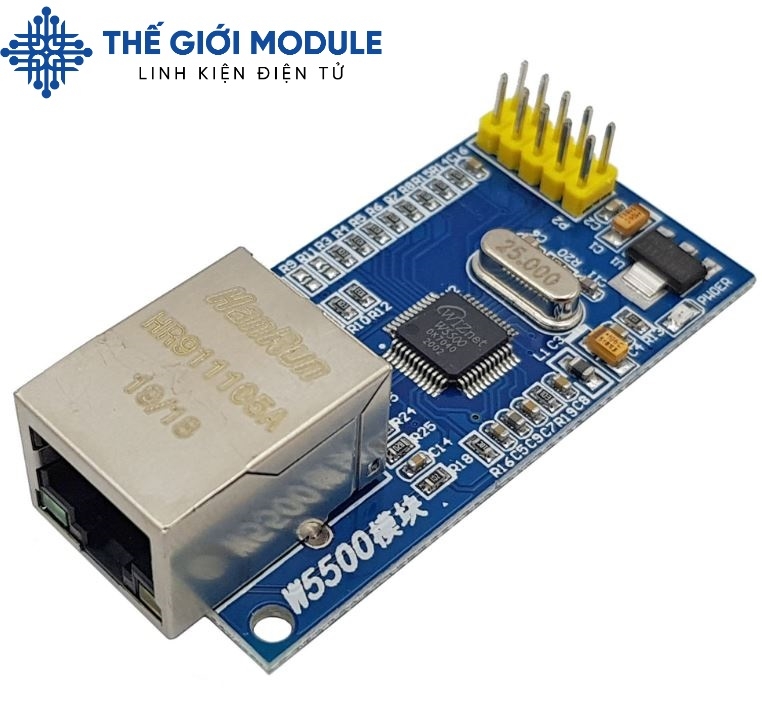

Module chuyển giao tiếp ethernet W5500 SPI

Mạch chuyển giao tiếp Ethernet SPI Wiznet W5500 sử dụng IC chính là W5500 từ hãng sản xuất Wiznet danh tiếng (Arduino Ethernet Shield sử dụng dòng W5100 từ Wiznet).

Mạch chuyển giao tiếp Ethernet SPI Wiznet W5500 sử dụng để có thể kết nối Vi điều khiển với Ethernet qua giao tiếp SPI với độ bền và độ ổn định cao.

Thông số kỹ thuật:

•    IC chính: W5500 từ Wiznet.
•    Điện áp cấp nguồn: 5V hoặc 3.3 VDC
•    Mức tín hiệu giao tiếp: SPI TTL.
•    Supports following Hardwired TCP/IP Protocols : TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
•    Supports 8 independent sockets simultaneously
•    Supports Power down mode
•    Supports Wake on LAN over UDP
•    Supports High Speed Serial Peripheral Interface(SPI MODE 0, 3)
•    Internal 32Kbytes Memory for Tx/Rx Buffers
•    10BaseT/100BaseTX Ethernet PHY embedded
•    Support Auto Negotiation (Full and half duplex, 10 and 100-based)
•    Not support IP Fragmentation
•    3.3V operation with 5V I/O signal tolerance
•    LED outputs (Full/Half duplex, Link, Speed, Active)
•    48 Pin LQFP Lead-Free Package (7x7mm, 0.5mm pitch)
