Mạch chuyển đổi ba mức tín hiệu USB to TTL 5V/3.3V/1.8V FT232RL
- Tình trạng: Hết hàng
- Thương hiệu: Đang cập nhật
105.000₫
Mô-đun này hỗ trợ ba mức chuyển đổi điện áp đầu ra: 5V/3.3V/1.8V.
Có thể chuyển đổi VCC/ TX/RX/RTS/CTS/DTR/DCD/RI/.
Tính năng:
1. Chip điều khiển chính FT232RL nguyên bản, nhanh và ổn định.
2. Hỗ trợ hệ thống Windows XP/WIN7/WIN8/WIN10 32/64-bit.
3. Tốc độ ổn định có thể đạt 3Mbps (gấp 3 lần 921600).
4. Nguồn điện VCC và mức tín hiệu (bao gồm chân điều khiển dòng điện CTS/RTS/DTR/RI/DCD) có thể được chuyển đổi tự do giữa 5V/3.3V/1.8V để thích ứng với các hệ thống có điện áp khác nhau.
5. Tích hợp 3 đèn báo: nguồn (xanh dương), nhận (xanh) và gửi (đỏ).
6. Cầu chì tự phục hồi 500mA trên bo mạch, tự động ngắt kết nối trong trường hợp quá dòng/ngắn mạch, bảo vệ an toàn máy tính một cách hiệu quả.
7. Nó có khả năng cung cấp điện mạnh mẽ và có thể tạo ra dòng điện tối đa 500mA, có thể điều khiển hầu hết các bo mạch hệ thống vi điều khiển.
8. Tích hợp diode bảo vệ, thỉnh thoảng có điện áp bất thường trên đường tín hiệu sẽ không làm hỏng mô-đun.
9. Dẫn các chân tín hiệu CTS/RTS/DSR/RI/DCD ra để điều khiển luồng phần cứng thuận tiện.
10. Kích thước nhỏ và khả năng tích hợp cao. PCB chỉ 20 * 50mm và chỉ chiếm chiều rộng của một giao diện USB. Ngay cả khi cổng USB rất gần với máy tính, nó sẽ không ảnh hưởng đến việc cắm các thiết bị khác.

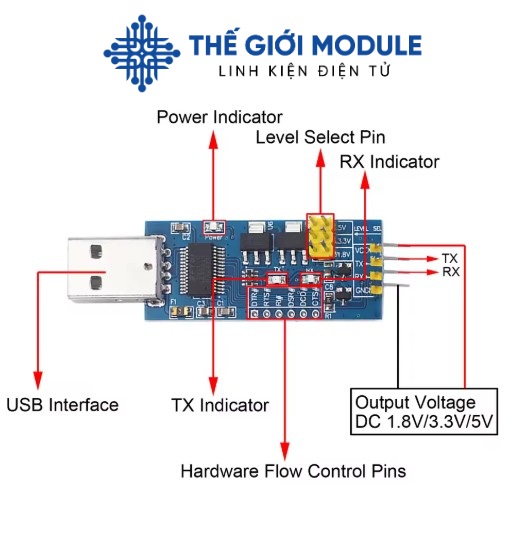

Mô tả ghim
Chân chọn 1,5V/3,3V/1,8V: chuyển đổi nắp ngắn mạch để chọn điện áp đầu ra. (phải được kết nối)
2.TX/RX: Chân dữ liệu nối tiếp (đề cập đến TX/RX của mô-đun, tương ứng với RX/TX của thiết bị bên ngoài)
3.VCC/GND: nguồn/mặt đất (GND phải được kết nối, VCC có thể để nổi)
Các chân điều khiển luồng phần cứng được dành riêng vì chúng hiếm khi được sử dụng nên các đầu chân pin không được hàn theo mặc định.
Khi vận chuyển, nắp ngắn mạch chân TX/RX được kết nối trực tiếp để kiểm tra các chức năng và có thể tháo ra trong quá trình sử dụng.
