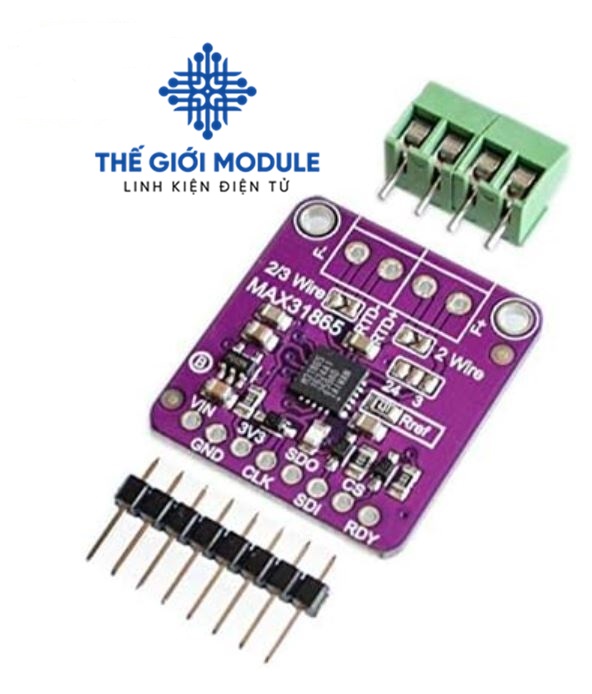

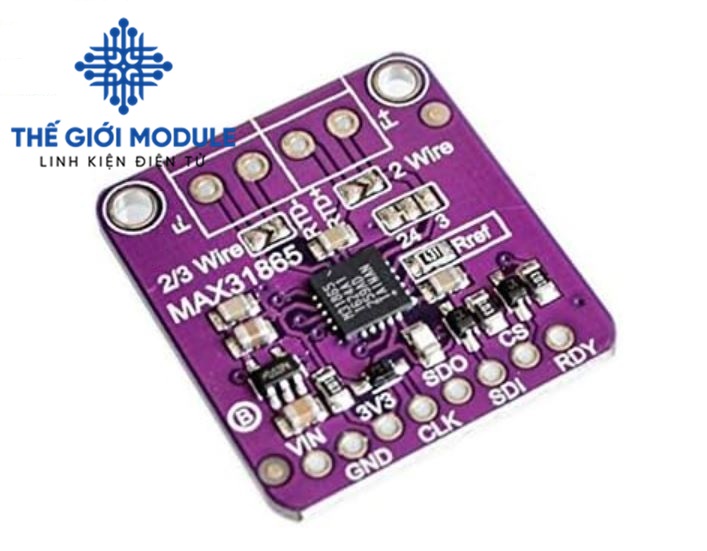

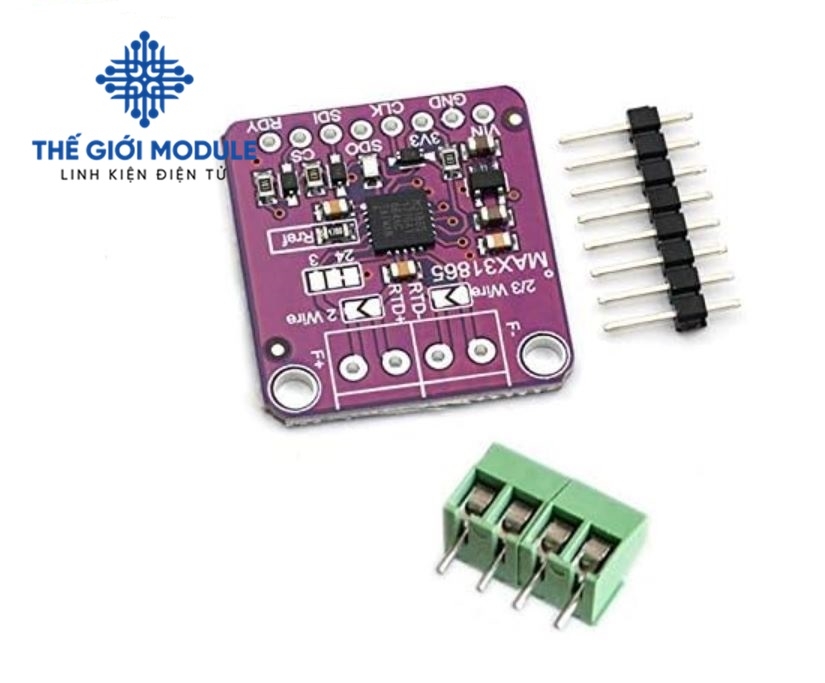

Module chuyển đổi tín hiệu RTD to Digital MAX31865 PT100/PT1000 được sử dụng để khuếch đại và chuyển tín hiệu từ các loại cảm biến Platinum RTD như PT100/PT1000 sang Digtal chuẩn giao tiếp SPI để có thể dễ dàng giao tiếp với Vi điều khiển
Thông số kỹ thuật:
- Sử dụng IC RTD to Digital MAX31865
- Điện áp hoạt động 3~5VDC
- Mức điệp áp giao tiếp 3~5VDC
- Chuẩn giao tiếp: SPI
- Phù hợp với các loại cảm biến RTD: PT100 / PT1000,...
- Kích thước: 28 x 26mm

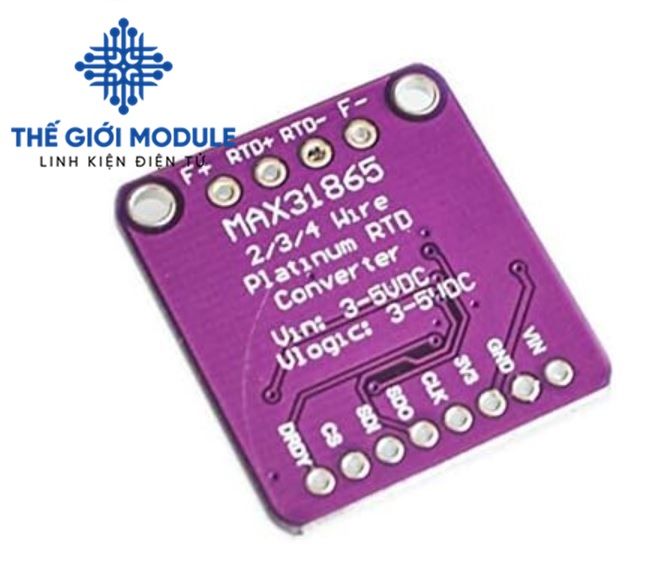

Sơ đồ chân:
RTD+: Vào đầu RTD (1 trong 2 đầu)
RTD-: Vào đầu RTD còn lại
F+: Dây bù (Song song với RTD+)
F-: Dây bù (Song song với RTD-)
Tham khảo cách đấu dây cho PT100 (3 dây)
- Trắng 1: RTD+
- Trắng 2: F+
- Đỏ: RTD-
F- thường được nối chung với RTD- hoặc để trống nếu module không yêu cầu
