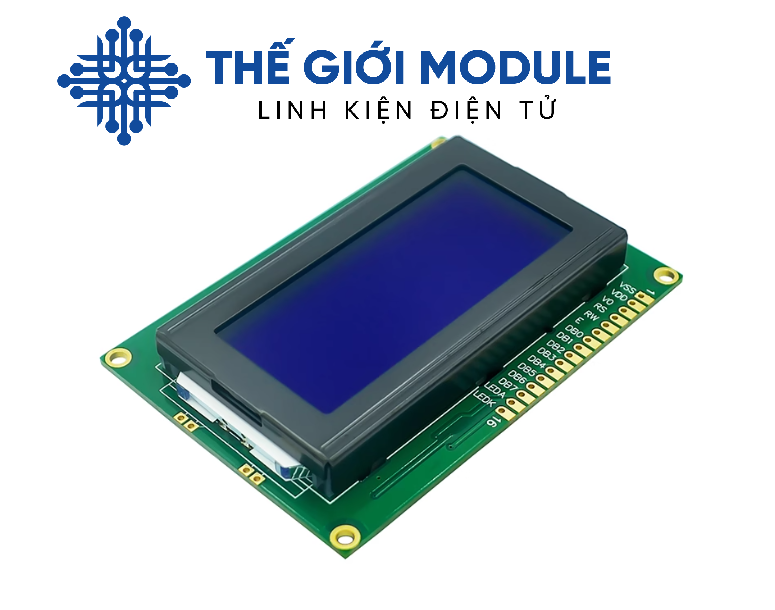

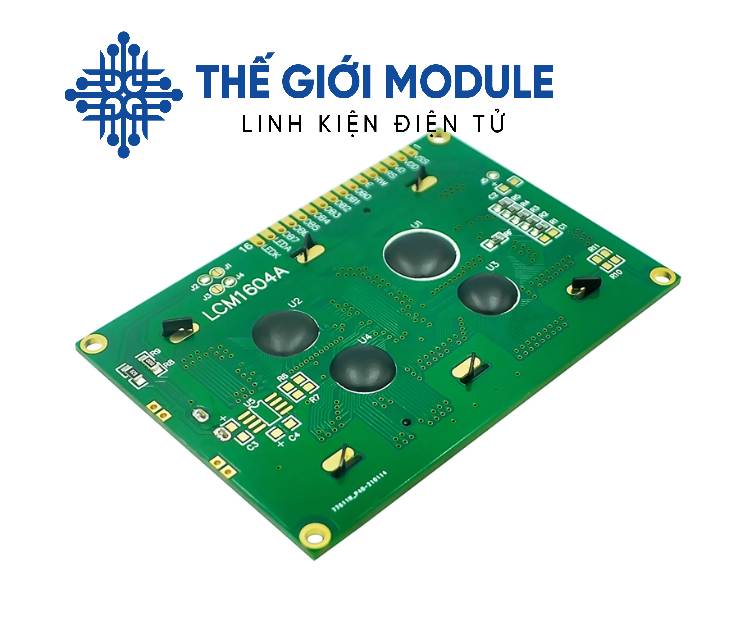

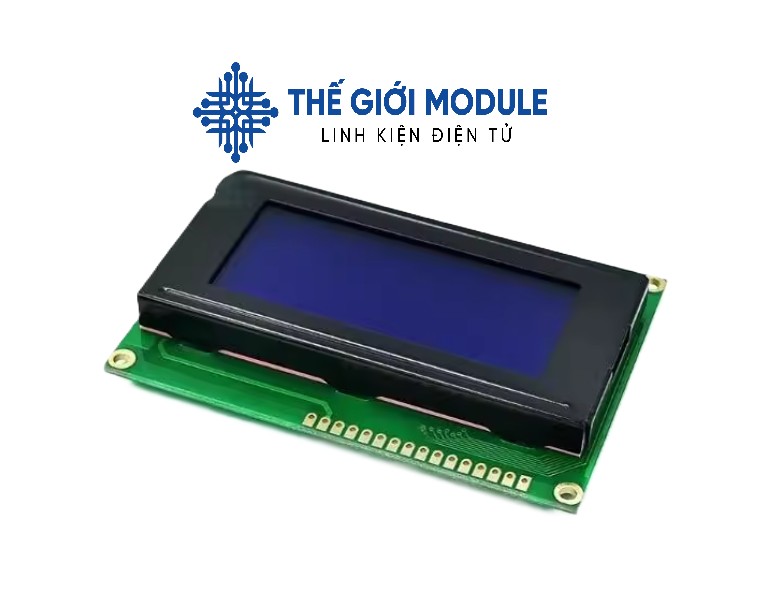

Màn hình LCD 1604 5V xanh dương
- Tình trạng: Còn hàng
- Thương hiệu: Đang cập nhật
90.000₫
- Loại: 1604A
- Kích thước: 86,96 x 60 x 13mm
- Diện tích hiển thị: 62,3 x 27,6mm
- Số lượng ký tự: 16 kí tự - 4 dòng
- Loại LCD: Màu xanh dương chữ trắng
- Điện áp sử dụng: 5V
- Nhiệt độ hoạt động：-20℃～70℃
- Nhiệt độ lưu trữ：-30℃～80℃
- Thứ tự chân:
+ Chân 1: VSS chân GND
+ Chân thứ 2: VDD chân dương 5V
+ Chân 3: V0 là đầu điều chỉnh độ tương phản LCD. Khi kết nối công suất dương, độ tương phản là yếu nhất. Khi sử dụng công suất nối đất, độ tương phản là cao nhất. Khi độ tương phản quá cao, sẽ xảy ra hiện tượng tương phản thông qua chiết áp 10K.
+ Chân 4: RS là lựa chọn thanh ghi. Khi mức cao được chọn, thanh ghi dữ liệu được chọn và khi mức thấp được chọn, thanh ghi lệnh được chọn.
+ Chân 5: R / W là đường tín hiệu đọc / ghi. Khi ở mức cao, nó thực hiện thao tác đọc và khi ở mức thấp, nó sẽ thực hiện thao tác ghi. Khi RS và RW ở mức thấp cùng nhau, có thể ghi địa chỉ lệnh hoặc hiển thị. Khi RS thấp, RW có thể đọc tín hiệu bận và khi RS ở mức cao, RW có thể được ghi vào dữ liệu.
+ Chân 6: Thiết bị đầu cuối E là thiết bị đầu cuối cho phép. Khi thiết bị đầu cuối E thay đổi từ mức cao sang mức thấp, mô đun tinh thể lỏng thực hiện lệnh.
+ Chân 7 đến 14: D0 đến D7 là các đường dữ liệu hai chiều 8 bit.
+ Chân 15: Đèn nền dương
+ Chân 16: Đèn nền âm
