Mạch khống chế nhiệt độ XH-W1308 12VDC

Mạch khống chế nhiệt độ XH-W1308 12VDC có ngõ ra Relay dạng thường mở, có hiển thị nhiệt độ bằng LED 7 đoạn. Mạch khống chế nhiệt độ XH-W1308 12VDC có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích đóng ngắt relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như : máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động,…

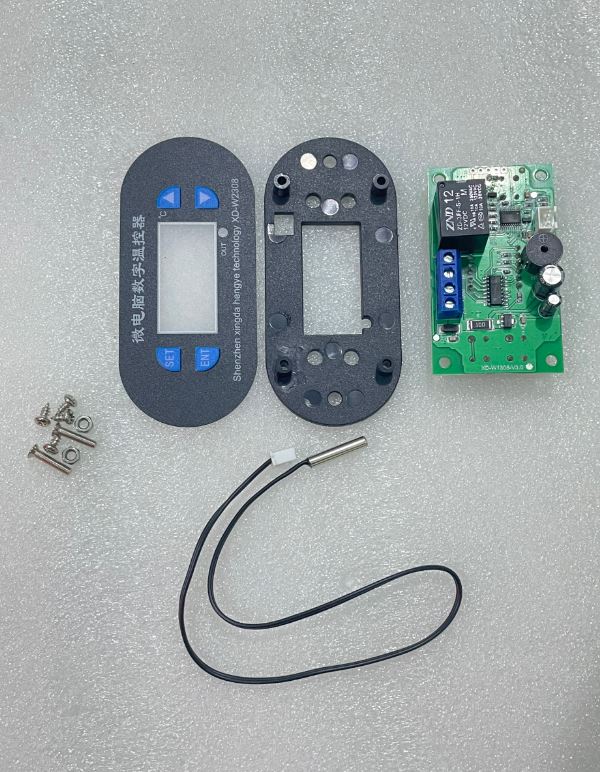

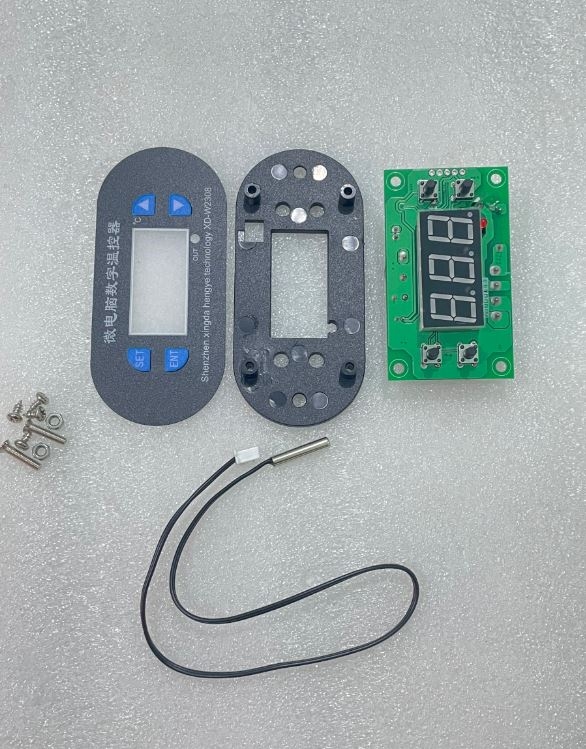

Điểm khác biệt so với model XH-W1290 là model XH-W1308 có thêm mặt nạ đi kèm, các nút chức năng được dán decal hiển thị rõ ràng. Dải đo nhiệt độ rộng hơn với tầm đo -55 ~ 120 độ C, có còi báo khi cài đặt nhiệt độ, có thể cài đặt báo động khi quá nhiệt độ cài đặt, có thể cài đặt chế độ đóng ngắt relay khi nhiệt độ thấp hơn hoặc cao hơn nhiệt độ cài đặt.

Ngoài ra ở model này được tích hợp thêm nhiều tính năng đa dạng hơn được cài đặt bằng cách nhấn giữ nút “SET” – các chức năng được tùy chọn theo bảng sau:

Mã Tính năng Dải điều chỉnh Mặc định:

• P0   Cài đặt chế độ H/C C
• P1 Thiết lập sai số nhiệt độ 0.1 – 30 2.0
• P2 Cài đặt nhiệt độ cao nhất +120  120
• P3 Cài đặt nhiệt độ thấp nhất -55 -55
• P4  Chỉnh thêm hoặc nhiệt độ  +10 ~ -10 0
• P5 Khởi động chậm 0 – 10 phút 0
• P6 Cài đặt nhiệt độ báo động -55 ~ 120 0
• P7 Khóa dữ liệu cài đặt on ~ off off
• P8 Khôi phục cài đặt gốc on ~ off off

Thông số kỹ thuật:

- Nguồn cấp: 12VDC

- Dòng tiêu thụ: ≤ 3mA khi đo, ≤ 60mA khi đóng relay

- Tầm đo nhiệt độ: -55 ~ 120 độ C

- Độ chính xác: 0.1 độ C

- Dòng tải tối đa: 10A

- Đầu dò nhiệt độ: Nhiệt điện trở 10K 0.5m cảm biến không thấm nước.

- Led hiển thị: led 7 đoạn màu xanh / đỏ

- Có còi bào nhiệt độ cài đặt

- Cài đặt nhiệt độ: bằng nút nhấn: Cài đặt(Set) - Tăng(+) - Giảm(-)

- Khống chế nhiệt độ bằng relay.

- Ngõ ra: relay thường hở

- Kích thước (bao gồm mặt nạ) :100 x 48 x 28mm
