Mạch khống chế nhiệt độ, độ ẩm có hiển thị XH-M452

Mạch khống chế nhiệt độ, độ ẩm có hiển thị XH-M452 dùng để khống chế, đảm bảo nhiệt độ và độ ẩm hoạt động ổn định cho các thiết bị.

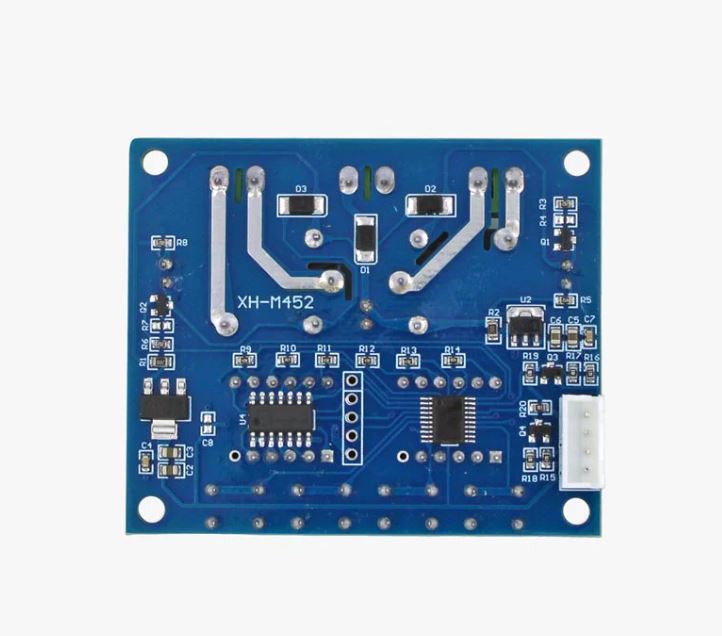

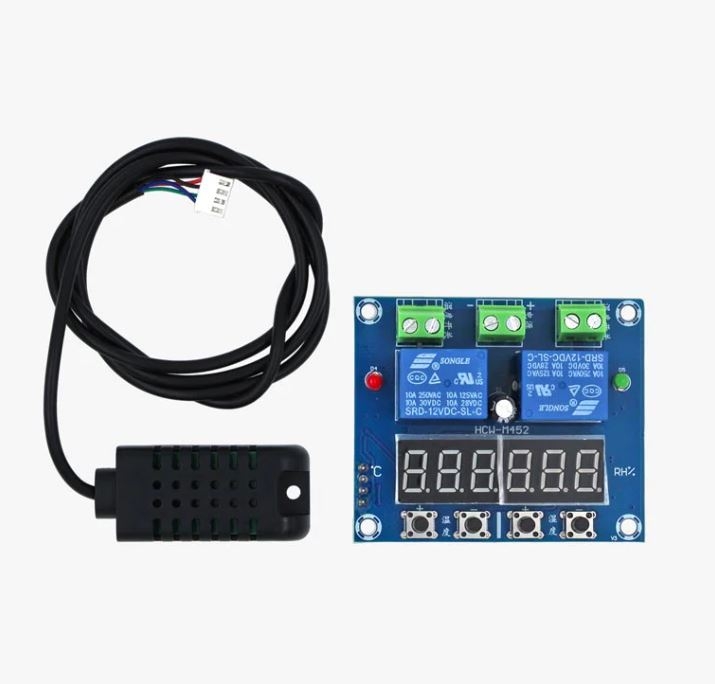

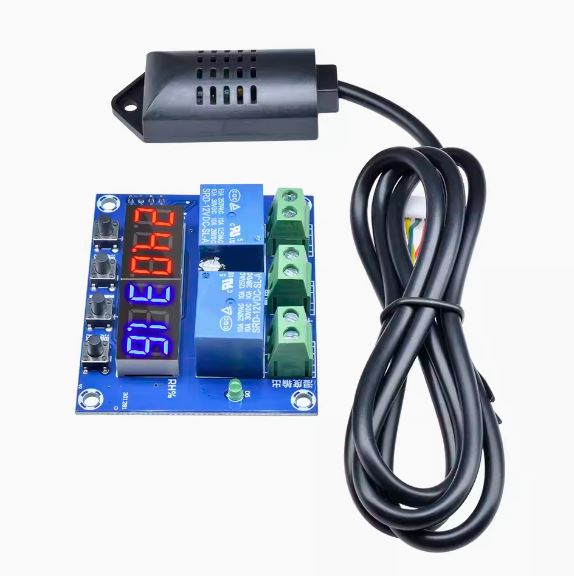

Module đi kèm cảm biến 2 trong 1 nhiệt độ và độ ẩm. Đo và xác định độ ẩm chính xác, sai số thấp.

Thông số kĩ thuật:

- Điện áp: 12VDC

- Phạm vi nhiệt độ: -40°C - 120°C

- Sai số khi khống chế nhiệt độ: 0.1°C

- Phạm vi độ ẩm: 0 - 100%RH

- Sai số khi khống chế độ ẩm: 0,1%RH

- Led hiển thị:

+ Led đỏ: Nhiệt độ

+ Led xanh: Độ ẩm

- Cố đinh mạch bằng vít 3.2mm

- Kích thước: 65 x 65 x 28mm

- Khối lượng: 70g

Hướng dẫn sử dụng:

Cài đặt chế độ:

Nhiệt độ Start < Stop:

Nhiệt độ đo được nhỏ hơn hoặc bằng nhiệt độ Start thì role 1 sẽ đóng - thiết bị điều khiển bởi role 1 hoạt động, led đỏ sáng. Sau đó nhiệt độ đo được tăng lên lớn hơn hoặc bằng nhiệt độ Stop thì role 1 sẽ mở- thiết bị điều khiển bởi role 1 dừng, led đỏ tắt.

Nhiệt độ Start > Stop:

Nhiệt độ đo được lớn hơn hoặc bằng nhiệt độ Start thì role 1 sẽ đóng - thiết bị điều khiển bởi role 1 hoạt động, led đỏ sáng. Sau đó nhiệt độ đo được giảm xuống nhỏ hơn hoặc bằng nhiệt độ Stop thì role 1 sẽ mở- thiết bị điều khiển bởi role 1 dừng, led đỏ tắt.

Độ ẩm Start < Stop:

Độ ẩm đo được nhỏ hơn hoặc bằng độ ẩm Start thì role 2 sẽ đóng - thiết bị điều khiển bởi role 2 hoạt động, led xanh sáng. Sau đó độ ẩm đo được tăng lên lớn hơn hoặc bằng độ ẩm Stop thì role 2 sẽ mở- thiết bị điều khiển bởi role 2 dừng, led xanh tắt.

Độ ẩm Start > Stop:

Độ ẩm đo được lớn hơn hoặc bằng độ ẩm Start thì role 2 sẽ đóng - thiết bị điều khiển bởi role 2 hoạt động, led xanh sáng. Sau đó độ ẩm đo được giảm xuống nhỏ hơn hoặc bằng độ ẩm Stop thì role 2 sẽ mở- thiết bị điều khiển bởi role 2 dừng, led xanh tắt.

Cài đặt giá trị:

Thiết lập điều khiển nhiệt độ: (đèn màu đỏ)

Cài đặt nhiệt độ Start: Nhấn giữ nút "+" trong 3 giây đèn nhiệt độ sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác. Nếu chỉ ấn nút “+” thì sẽ chỉ hiện nhiệt độ Start.

 Cài đặt nhiệt độ Stop: Nhấn giữ nút "-" trong 3 giây đèn nhiệt độ sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác. Nếu chỉ ấn nút “-” thì chỉ hiện nhiệt độ Stop

 Khôi phục cài đặt gốc: Nhấn và giữ đồng thời 2 nút "+" và "-" trong 3 giây, màn hình sẽ hiển thị 888 888, khôi phục cài đặt gốc hoàn tất.

Thiết lập điều khiển độ ẩm: (đèn màu xanh)

Cài đặt độ ẩm Start: Nhấn giữ nút "+" trong 3 giây đèn độ ẩm sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác.

Cài đặt độ ẩm Stop: Nhấn giữ nút "-" trong 3 giây đèn độ ẩm sẽ nhấp nháy, nhấn nút +/- để tăng/giảm đến giá trị mong muốn(nếu muốn thay đổi 1 giá trị lớn thì ấn giữ +/-). Mạch sẽ tự động lưu giá trị sau 5 giây không thao tác.

LƯU Ý:

Trường hợp màn hình hiển thị kí hiệu LLL: cần kiểm tra cảm biến đã được lắp đặt chưa, nếu cảm biến đã được lắp đặt vào mạch nhưng vẫn xuất hiện mã trên thì cảm biến đã hỏng.

Trường hợp màn hình hiển thị kí hiệu HHH: cần kiểm tra nhiệt độ quá phạm vi đo lường.
