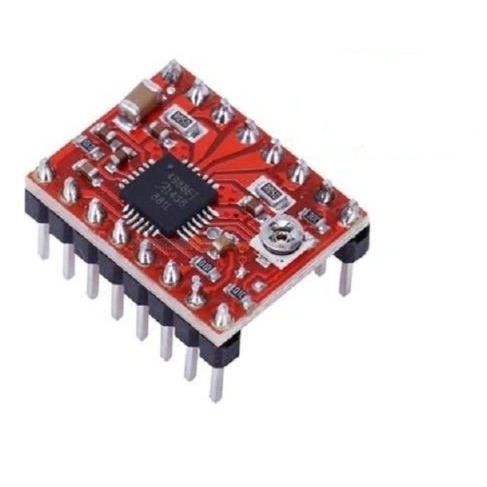

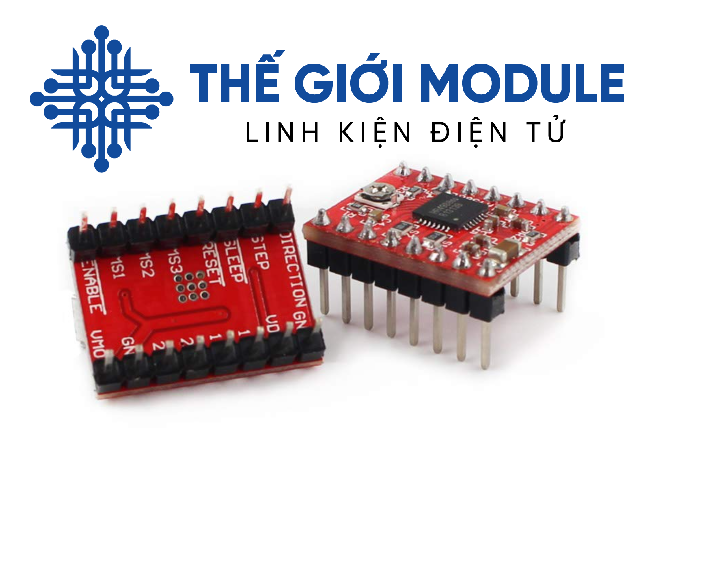

Mạch điều khiển động cơ A4988 đỏ

A4988 Step Driver có thể dùng cho Reprap trong máy in 3D kèm với board RAMPS 1.4. Dùng với board CNC Shield v3 cho CNC mini. Hoặc dùng điều khiển động cơ bước.

- Giao thức điều khiển số bước và chiều quay rất đơn giản.

- 5 cấp điều chỉnh bước: 1; 1/2; 1/4; 1/8 và 1/16 bước.

- Điều chỉnh dòng định mức cấp cho động cơ bằng triết áp.

- Có chức năng bảo vệ ngắn mạch, bảo vệ quá nhiệt, bảo vệ tụt áp và chống dòng ngược.

Thông số kĩ thuật:

- Điện áp cấp tối thiểu: 8 V

- Điện áp cấp cực đại: 35 V

- Dòng cấp liên tục cho mỗi pha: 1 A (không cần tản nhiệt, làm mát)

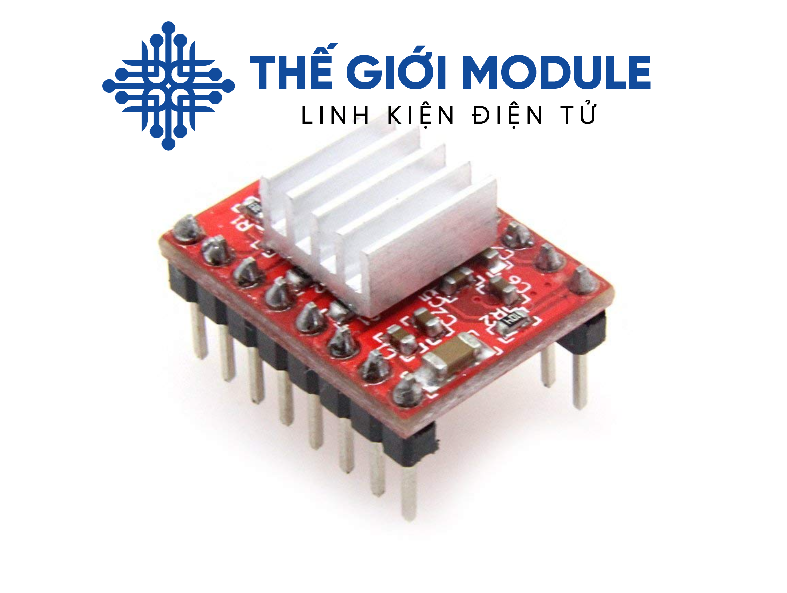

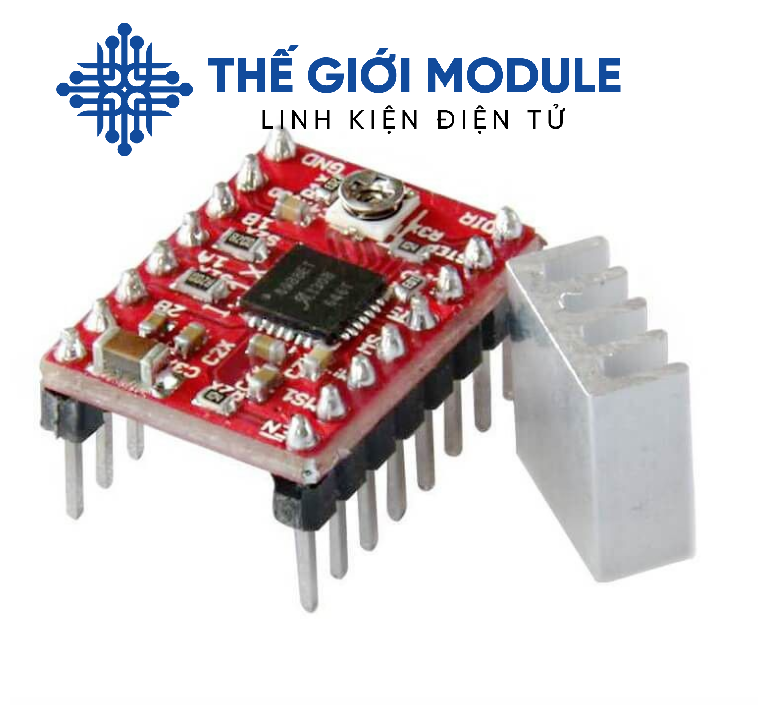

- Dòng cấp liên tục cho mỗi pha: 2 A (khi có làm mát, tản nhiệt)

- Điện áp logic 1 tối thiểu: 3 V

- Điện áp logic 1 tối đa: 5.5 V

- Độ phân giải: full, 1/2, 1/4, 1/8, và 1/16
