Mạch chuyển USB UART TTL FT232RL

Mạch chuyển USB UART TTL FT232RL

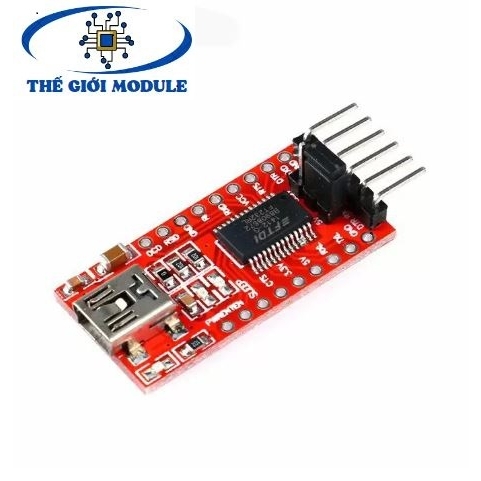

• Mạch chuyển đổi tín hiệu USB sang UART, sử dụng chip FT232RL của FTDI.
• Chip có sẵn ổn áp và dao động tích hợp bên trong, hoạt động rất ổn định so với các dòng chip USB-to-serial khác.
• Mạch có thể hoạt động tốt ở chế độ 5V hoặc 3V3, được thiết lập dễ dàng bằng jumper chọn trên mạch.
• Chân cắm ra gồm 2 loại theo chuẩn FTDI (phù hợp với Arduino) và chuẩn UART thường, được ký hiệu rõ ràng trên mạch. Đầu vào sử dụng loại USB B mini.
• Ngoài ra, trên mạch có sẵn 2 led cho tín hiệu TX và RX, giúp theo dõi trực tiếp trạng thái tín hiệu.

Thông số cơ bản:

• IC: FT232RL
• Nguồn: 5VDC từ USB
• Chuyển giao tiếp USB sang UART TTL
• Tốc độ Baud: tùy chỉnh
• Có ngõ ra nguồn 3v3 và 5V DC
• Kích thước: 17x32.5mm
• Hỗ trợ full chuẩn usb 2.0
• Nguồn cấp có thể chọn 5V hoặc 3.3V
• Có cầu chì tự phục hồi 500mA
• Kích thước mạch: 36mm x 18mm
• Cổng giao tiếp : mini USB.
• Trọng lượng: 3g

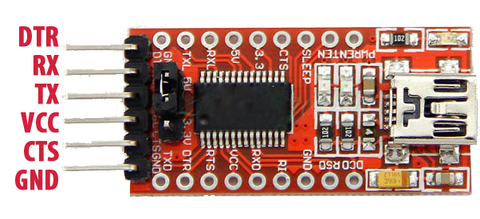

Sơ đồ chân:

• DTR: Chân UART TTL Data Terminal Ready
• TXD: Chân truyền dữ liệu
• RXD: Chân nhận dữ liệu
• VCC: Chân nguồn cấp, có thể chọn nguồn 3v3 5V thông qua jumper
• CTS: Chân UART TTL hardware flow control(also called RTS/CTS flow control)
• Các pinout: DTR, RXD, TX, VCC, CTS, GND
