Cảm biến đo tổng chất rắn hòa tan trong nước

Tổng chất rắn hòa tan (TDS) là một đơn vị đo hàm lượng kết hợp của tất cả các chất vô cơ và chất hữu cơ chứa trong chất lỏng dạng phân tử, ion hóa hoặc vi hạt, bằng cách đo tổng chất rắn hòa tan ta có thể xác định chất lượng của nguồn nước sử dụng (nếu TDS quá nhỏ nguồn nước có thể thiếu khoáng chất, TDS lớn có thể nguồn nước đã bị ô nhiễm nặng).

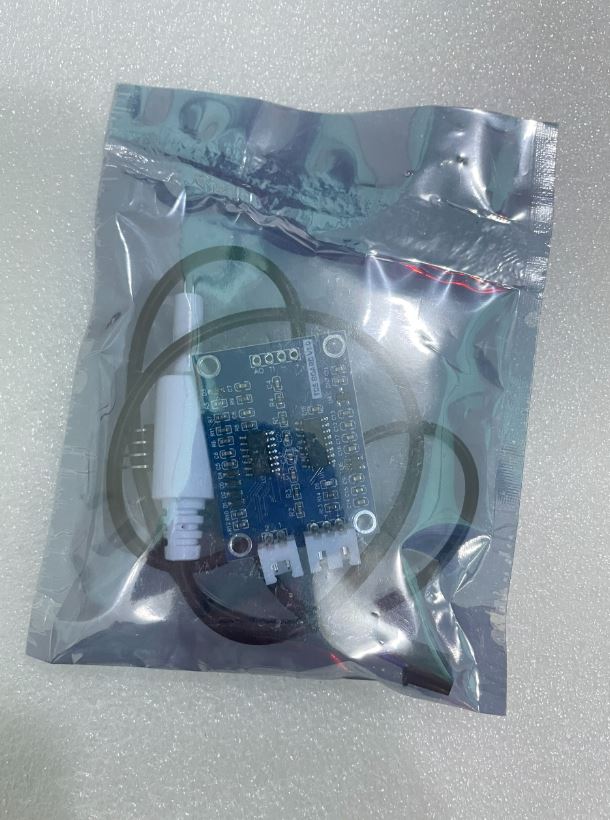

Cảm biến đo tổng chất rắn hòa tan trong nước Water TDS Analog Sensor với điện cực giúp đo độ dẫn điện của nước để xác định chỉ số TDS và trả ra giá trị điện áp Analog để giao tiếp với Vi điều khiển, lưu ý khi sử dụng cần căn chuẩn (calib) với thiết bị đo chính xác để có được kết quả tốt nhất.

Chỉ số TDS càng nhỏ thì nước càng sạch, nhưng nếu nhỏ quá mức thì nước gần như không có khoáng chất, tuy nhiên không phải chỉ số TDS cao là nước bẩn

TDS không được coi là chỉ số gây ô nhiễm, nó là chỉ số tổng hợp về sự hiện diện của các hợp chất hóa học.

Ứng dụng:

Kiểm tra chất lượng nước ở sông ngòi, nước sinh hoạt, quá trình xử lý nước thải hay bất kỳ ứng dụng nào cần đo chỉ số TDS

Thông số kỹ thuật:

- Điện áp cấp nguồn: 3.3~5VDC

- Dòng tiêu thụ: 3~6mA

- Khoảng giá trị TDS đo được: 0~1000ppm, sai số: ±5%F.S. (25 độ C)

- Điện áp ngõ ra Ananlog tương ứng với chỉ số TDS: 0~2.3VDC

- Conector TDS Probe: 2-Pin XH-2.54

- Conector Temperature Sensor: 3-Pin XH-2.54 (cảm biến DS18B20, không đi kèm)

- Kích thước: 42 x 31.2mm

- Xuất xứ: Trung Quốc

Sơ đồ chân:

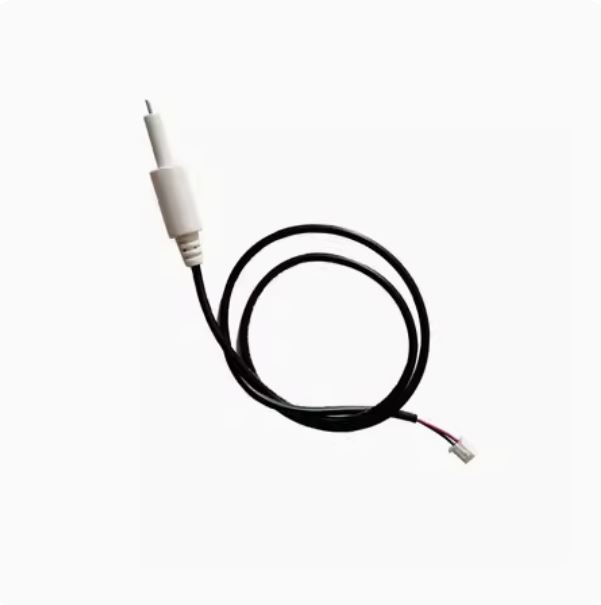

- Connector 2-Pin XH-2.54: kết nối cảm biến TDS.

- Conector 3-Pin XH-2.54: Kết nối cảm biến nhiệt độ DS18B20

- +: chân cấp nguồn VCC từ 3.3~5VDC.

- -: chân cấp nguồn GND 0VDC

- AO: Analog Output, chân tín hiệu Analog đầu ra của cảm biến từ 0~2.3VDC

- T1: chân tín hiệu đầu ra của cảm biến nhiệt độ DS18B20
