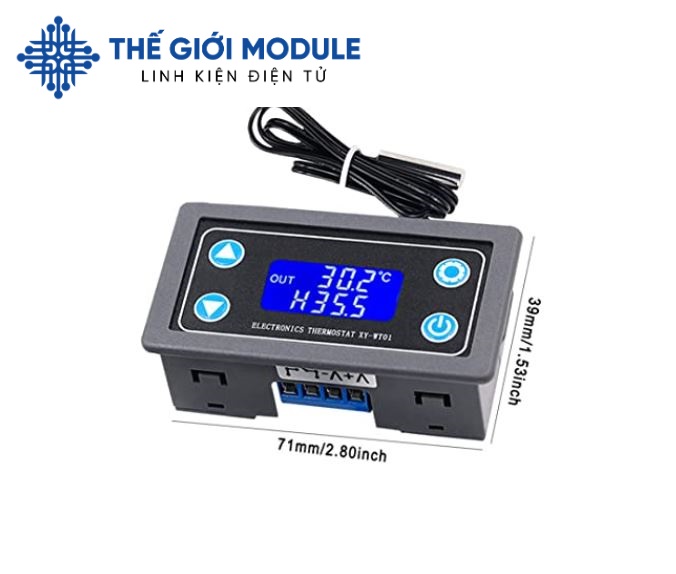

Bộ điều khiển nhiệt độ XY-WT01

Bộ khống chế nhiệt độ WT01 có chức năng điều khiển thiết bị theo nhiệt độ cài đặt, độ chính xác cao, cảm biến không thấm nước, có thể sử dụng cho tủ lạnh.

Thông số kỹ thuật:

- Model: XY-WT01

- Điện áp làm việc: 6 ~ 30VDC

- Phạm vi kiểm soát nhiệt độ: -50 ~ 110 độ C

- Sai số: 0.1 độ C

- Dây cảm biến: NTC10K / B3950

- Thời gian lấy mẫu: 0.5 giây

- Công suất ngõ ra: Max 10A

- Đường kính đầu dò: 5mm

- Chiều dài dây cảm biến: 0.5m

- Kích thước sản phẩm: 79 x 42.5 x 26.3mm

- Trọng lượng: 50g

1. Chế độ sưởi ‘H’:

Khi nhiệt độ phát hiện ≤ nhiệt độ cài đặt, relay được bật (thiết bị làm nóng hoạt động)

Khi nhiệt độ phát hiện ≥ nhiệt độ cài đặt, relay mở (các thiết bị sưởi ấm dừng lại)

2. Chế độ làm mát ‘C’:

Khi nhiệt độ phát hiện ≥ nhiệt độ cài đặt, relay được bật (các thiết bị làm mát để làm việc)

Khi nhiệt độ phát hiện ≤ nhiệt độ cài đặt, relay mở cửa (các thiết bị làm mát được dừng lại)

3. Chức năng báo nhiệt độ cao ALA:

Khi nhiệt độ thực tế lên đến nhiệt độ báo động, hệ thống sẽ báo âm thanh, ánh sáng màn hình nhấp nháy, và ngắt kết nối relay, nhấn bất kỳ phím nào để dừng âm thanh và ánh sáng

4. Bắt đầu chậm trễ OPH:

Khi hoàn thành một hoạt động làm nóng hoặc làm mát thông thường, hệ thống sẽ bắt đầu thời gian T và chỉ sau khi T ≥ OPH, hệ thống mới có thể thực hiện vòng làm nóng hoặc làm mát tiếp theo.

5. Chức năng hiệu chỉnh nhiệt độ OFE (-10.0 ~ 10.0 ° C):

Nếu hệ thống hoạt động trong một thời gian dài, có thể có sai lệch. Được sửa bởi chức năng này, nhiệt độ thực tế = nhiệt độ đo  +-  giá trị hiệu chuẩn

6. Tham số đọc / đặt từ xa:

UART có thể được sử dụng để đặt các tham số như nhiệt độ bắt đầu, nhiệt độ dừng và hiệu chỉnh nhiệt độ

7. Báo cáo nhiệt độ thời gian thực:

Nếu chức năng báo cáo nhiệt độ được bật, sản phẩm sẽ truyền nhiệt độ được phát hiện đến thiết bị đầu cuối thông qua UART trong khoảng thời gian 1 giây, tạo điều kiện thu thập dữ liệu

8. Bật rơle (mặc định bật):

Nếu rơle bị tắt, rơle vẫn tắt

9. Khôi phục cài đặt gốc:

Nhấn STOP cùng lúc, nút SET 3S trở lên, khôi phục cài đặt gốc

Hướng dẫn cài đặt:

1. Chế độ làm việc / nhiệt độ cài đặt / cài đặt nhiệt độ trở lại:

Trong giao diện đang chạy, nhấn nhanh phím SET để vào giao diện cài đặt nhanh

Sau khi vào giao diện cài đặt nhanh, nhấn nhanh phím SET để chuyển thông số cần cài đặt (chế độ làm việc / nhiệt độ cài đặt / nhiệt độ trở lại)

Sử dụng phím LÊN XUỐNG để sửa đổi giá trị thông số, hỗ trợ nhấn nhanh / nhấn giữ

Nhấn và giữ SET 3S hoặc không nhấn bất kỳ phím nào trong 5S để thoát màn hình thiết lập nhanh chóng, và lưu các thông số

2. Nhiệt độ báo động / cài đặt bắt đầu trì hoãn / hiệu chỉnh nhiệt độ:

Trong giao diện hoạt động, nhấn và giữ SET 3S, vào giao diện cài đặt tham số

Sau khi vào giao diện cài đặt thông số, nhấn nhanh phím SET để chuyển thông số cần cài đặt (nhiệt độ cảnh báo / cài đặt bắt đầu trì hoãn / hiệu chỉnh nhiệt độ)

Sử dụng phím LÊN  XUỐNG để sửa đổi giá trị thông số, hỗ trợ nhấn nhanh / nhấn giữ

Nhấn và giữ SET 3S hoặc không nhấn bất kỳ phím nào trong 5S để thoát màn hình thiết lập nhanh chóng, và lưu các thông số

3. Cách bật cảnh báo nhiệt độ cao (mặc định đang tắt):

Vào giao diện cài đặt thông số, chuyển sang giao diện cảnh báo thông số ALA, bật hoặc tắt chức năng cảnh báo nhiệt độ cao bằng cách nhấn nhanh nút DỪNG; nếu chức năng cảnh báo nhiệt độ cao bị tắt, ALA  hiển thị ” —-“.

4. Cách bật thời gian nhiệt độ trễ:

Vào giao diện cài đặt thông số, chuyển sang giao diện OPH, và bật hoặc tắt chức năng bằng cách nhấn nhanh nút DỪNG; nếu chức năng thời gian nhiệt độ trễ bị tắt, OPH hiển thị ” —-“.

5. Hiệu chỉnh sai số nhiệt độ:

Vào giao diện cài đặt thông số, chuyển sang giao diện OFE, mặc định đang là 00.0, nhấn nút LÊN / XUỐNG để điều chỉnh giá trị

Bảng giá trị điều chỉnh:
