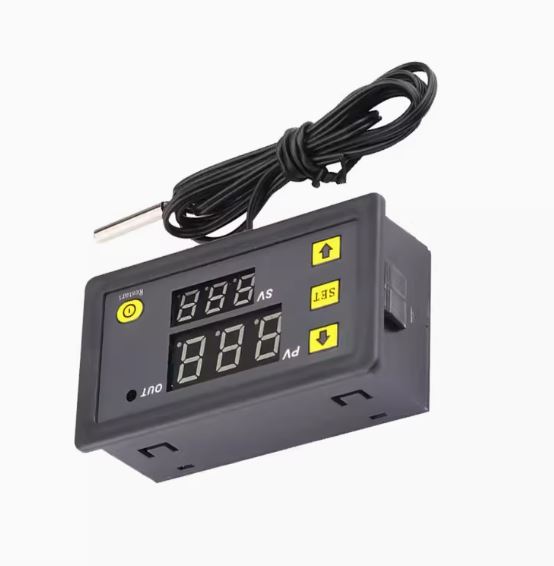

Bộ điều khiển nhiệt độ W3230 12V

Bộ điều khiển nhiệt độ W3230 có chức năng đo và điều khiển đóng ngắt relay theo nhiệt độ cài đặt. Nhiệt độ đo được hiển thị bằng led 7 đoạn màu đỏ, nhiệt độ cài đặt được hiển thị bằng led nhỏ hơn màu xanh dương, các nút chức năng được thiết kế ở mặt trước rất thuận tiện khi thao tác cài đặt.

Bộ điều khiển nhiệt độ W3230 sử dụng điện áp 12VDC. Ngõ ra dạng công tắc đóng ngắt tiếp điểm phù hợp sử dụng cho cả điện áp AC và DC. Ngoài ra mạch được tích hợp thêm bộ đếm giới hạn thời gian đóng Relay và thiết lập thời gian trễ cho mạch, cùng tính năng khóa dữ liệu sau khi cài đặt giúp tránh sai sót do vô tình nhấn vào các nút chức năng.

Thông số kĩ thuật:

- Model: W3230

- Điện áp hoạt động: 12VDC

- Tầm đo nhiệt độ: -20°C ~ 100°C

- Độ chính xác:  0.1°C

- Đầu dò nhiệt độ: Nhiệt điện trở 10K - cảm biến không thấm nước.

- Led hiển thị: Nhiệt độ đo được màu đỏ - Nhiệt độ cài đặt màu xanh

- Cài đặt nhiệt độ và chức năng bằng nút nhấn ở mặt trước

- Ngõ ra: Tiếp điểm Relay COM - NO

- Dòng chịu tải Relay: 10A (tối đa)

- Môi trường hoạt động: -10°C ~ 60°C ; 20%RH ~ 75%RH

- Kích thước: 79 * 43mm

Cách sử dụng bộ khống chế nhiệt độ W3230:

- Nguồn điện và thiết bị kết nối để tăng sức mạnh điều khiển, đo nhiệt độ được hiển thị, hãy bấm phím SET, nhiệt độ nhấp nháy hiển thị, bằng cách + hoặc – để thiết lập nhiệt độ mong muốn (giữ + – nhanh chóng nhấc) được thiết lập Sau khi hoàn thành, nhấn SET để xác nhận trở lại, lúc này, bộ khống chế nhiệt độ W3230 sẽ tự động thực hiện chuyển tiếp bật / tắt theo cài đặt! Sản lượng rơle nhiệt 20A, để đáp ứng một loạt các tải công suất cao, các mạch điều khiển kết nối, để cung cấp cho bộ điều chỉnh nhiệt, sau đó màn hình hiển thị là ở nhiệt độ môi trường xung quanh.

- Đèn chỉ thị, mô tả trạng thái bằng led 7 đoạn

- Đèn báo: Nhấp nháy cho biết độ trễ khởi động làm mát hoặc sưởi, luôn bật cho biết rơle đã đóng

- Ống kỹ thuật số: hiển thị ll là mạch cảm biến mở, hãy làm theo các hướng dẫn để kết nối các cảm biến, hiển thị hh là ra khỏi phạm vi đo lường, các nhiệt sẽ buộc các relay được ngắt kết nối, hiển thị — cho nhiệt độ cao báo động

Cách cài đặt và sử dụng:

Cài đặt nhiệt độ sẽ kích hoạt relay: Sau khi cấp nguồn màn hình sẽ hiển thị nhiệt độ thực tế,

nhấn nút SET 1 lần màn hình sẽ nhấp nháy, nhấn  nút + hoặc - để tăng/giảm đến giá trị nhiệt độ

mong muốn. Nhấn nút SET lần nữa để xác nhận cài đặt và hoàn tất.

W3230 có chức năng cài đặt chế độ như sau:

Khôi phục cài đặt gốc: Tắt nguồn --> Nhấn và giữ phím '+' đồng thời bật nguồn -->Sau khi có

nguồn các dữ liệu sẽ được khôi phục về cài đặt gốc (mặc định).

Hướng dẫn chi tiết cách vào và cài đặt các mã:

Mã P0: Chọn chế độ làm mát hay làm lạnh

Nhấn SET và giữ ít nhất 5s để vào mã P0, nhấn tiếp SET 1 lần nữa để vào cài đặt P0

Nhấn phím + hoặc - để chuyển màn hình hiển thị và nhấn SET để chọn:

       [H]: chế độ làm nóng (tức là kích hoạt relay để thêm nhiệt độ).

       [C]: chế độ làm mát (tức là kích hoạt relay để giảm nhiệt độ).

• Ở chế độ làm mát:

- Khi giá trị nhiệt độ đo được > giá trị cài đặt: sẽ kích hoạt relay để điều khiển thiết bị làm mát

- Khi nhiệt độ đo được < (giá trị cài đặt + độ trễ nhiệt độ trong tham số P1): sẽ ngắt relay để tắt

thiết bị làm mát.

• Ở chế độ làm nóng:

- Khi giá trị nhiệt độ đo được < giá trị cài đặt: sẽ kích hoạt relay để điều khiển thiết bị làm nóng.

- Khi giá trị nhiệt độ đo được > (giá trị cài đặt + độ trễ nhiệt độ trong tham số P1): sẽ ngắt relay

để tắt thiết bị làm nóng.

Mã P1:  Cài đặt độ trễ nhiệt độ

Nhấn và giữ SET trong 5 giây để hiển thị P0, nhấn + -để chuyển sang P1, nhấn SET tiếp tục để

vào cài đặt P1

      Nhấn + hoặc - để điều chỉnh trong khoảng 0.1 - 15. Nhấn SET để lưu giá trị cài đặt.

Ví dụ 1: Với giá trị P0=[C], Nhiệt độ môi trường là 30ºC, giá trị cài đặt là 25ºC và P1=2. Sau khi

bật nguồn relay sẽ kích hoạt để khởi động thiết bị làm lạnh cho đến khi giá trị nhiệt độ đo được là

23ºC thì sẽ ngắt relay. Nếu nhiệt độ tăng lại lên 25ºC thì relay sẽ được kích hoạt làm lạnh trở lại,

chu kỳ cứ thế tiếp diễn để nhiệt độ không vượt quá 25ºC.

Ví dụ 2: Với giá trị P0=[H], Nhiệt độ môi trường là 20ºC, giá trị cài đặt là 25ºC và P1=2. Sau khi

bật nguồn relay sẽ kích hoạt để khởi động thiết bị làm nóng cho đến khi giá trị nhiệt độ đo được

là 27ºC thì sẽ ngắt relay. Nếu nhiệt độ tăng lại giảm dưới 25ºC thì relay sẽ được kích hoạt làm

nóng trở lại, chu kỳ cứ thế tiếp diễn để nhiệt độ không dưới 25ºC.

Mã P2: Giới hạn nhiệt độ lớn nhất

Nhấn và giữ SET trong 5 giây để hiển thị P0, nhấn + hoặc - để chuyển sang P2, nhấn SET tiếp

tục để vào cài đặt P2.

Nhấn + hoặc - để cài đặt nhiệt độ giới hạn lớn nhất theo bảng trên. Là nhiệt độ mà khi bằng

nhiệt độ bộ cảm biến đo được thì sẽ ngắt relay không cho nhiệt độ tăng thêm. Dù khả năng đo

của bộ cảm biến lên đến 120ºC.

Mã P3: Giới hạn nhiệt độ nhỏ nhất

Nhấn và giữ SET trong 5 giây để hiển thị P0, nhấn + hoặc - để chuyển sang P3, nhấn SET tiếp

tục để vào cài đặt P3.

Nhấn + hoặc - để cài đặt nhiệt độ giới hạn nhỏ nhất theo bảng trên. Là nhiệt độ mà khi bằng

nhiệt độ bộ cảm biến đo được thì sẽ ngắt relay không cho nhiệt độ giảm thêm. Dù khả năng đo

của bộ cảm biến lên đến -50ºC.

Mã P4: Hiệu chuẩn sai lệch nhiệt độ: khi có sự sai lệch giữa nhiệt độ đo được và nhiệt độ tiêu

chuẩn hoặc do nhu cầu đặc biệt của người sử dụng. Còn gọi là hiệu chuẩn nhiệt độ.

Thực hiện như các bước trên để vào mã P4 và cài đặt giá trị mong muốn, sau đó nhấn SET để lưu

Ví dụ:

- Nhiệt độ tiêu chuẩn là 25ºC, sau khi hiệu chuẩn vơi P4 = 0 -->Nhiệt độ tiêu chuẩn là 25ºC

- Nhiệt độ tiêu chuẩn là 25ºC, sau khi hiệu chuẩn với P4 = 2 -->Nhiệt độ tiêu chuẩn là 27ºC

- Nhiệt độ tiêu chuẩn là 25ºC, sau khi hiệu chuẩn với P4 = -2 -->Nhiệt độ tiêu chuẩn là 23ºC

Mã P5: Cài đặt thời gian trễ: là thời gian cho phép relay kích hoạt hoặc ngắt trễ.

Thực hiện như các bước trên để vào mã P5 và cài đặt giá trị mong muốn,sau đó nhấn SET để lưu.
