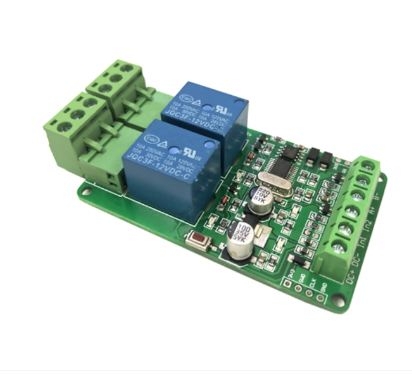

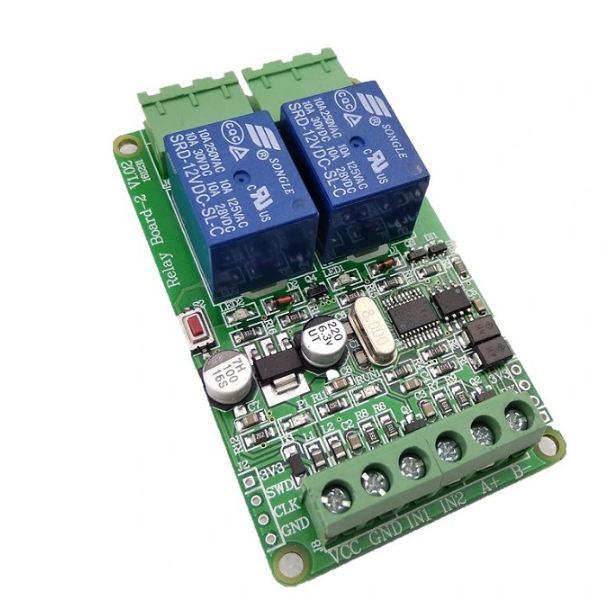

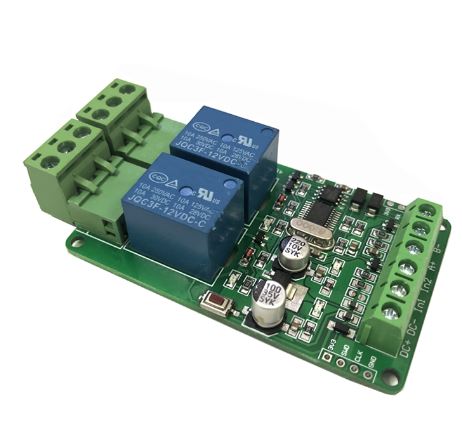

Module relay 2 kênh 12V giao tiếp modbus RTU RS485

  • Tình trạng: Còn hàng
  • Thương hiệu: Đang cập nhật
145.000₫

Module relay 2 kênh giao tiếp điều khiển Uart TTL và RS485, giao thức Modbus-RTU

Thông số kỹ thuật :

- Giao diện truyền thông RS485

- Giao diện truyền thông TTL

- Đầu vào cách ly quang

- Đầu ra tách đường dẫn

- Nút nhấn chỉ thị

- Đèn LED chỉ thị

- LED báo nguồn

- MCU STM32F030F4

- Đèn LED báo 2 trạng thái chuyển tiếp

- Nguồn điện 12V

- Xuất xứ: TQ

Các bước hoạt động:

1. Sử dụng phần mềm giao tiếp
2. Đặt địa chỉ (địa chỉ mặc định là 01)

/ ******************************************************************* /
- Đặt địa chỉ thành: 09
01 10 00 00 00 01 02 00 09 66 56 // Địa chỉ ban đầu 01 đã được đổi thành 09
00 10 00 00 00 01 02 00 09 6B C6 // Địa chỉ truyền tin được đổi thành 09

- Đọc địa chỉ: 00 03 00 00 00 01 85 DB
- Trả về: 00 03 02 00 01 44 44 // 01 cho địa chỉ

/ ******************************************************************* /
- Ý nghĩa của từng byte:
[Địa chỉ 1]
// --------------------------------------------
Bật relay số 1: 01 05 00 01 01 00 9D 9A

Byte 1: Địa chỉ
Byte 2: Chức năng
Byte 3 4: Thanh ghi địa chỉ
Byte 5 6: Thanh ghi dữ liệu
Byte 7 8: Kiểm tra lỗi CRC

//================================================
[Địa chỉ: 01]
// -------------------------------------------
Bật relay 1: 01 05 00 00 FF 00 8C 3A
Tắt relay 1: 01 05 00 00 00 00 CD CA
// -------------------------------------------
Bật relay 2: 01 05 00 01 FF 00 DD FA
Tắt relay 2: 01 05 00 01 00 00 9C 0A
// -------------------------------------------
Bật tất cả relay: 01 0F 00 00 00 08 01 FF BE D5
Tắt tất cả relay: 01 0F 00 00 00 08 01 00 FE 95

/ ***************************************************************** /
Đọc tất cả trạng thái của relay:
Gửi: 01 01 00 00 00 08 3D CC
Trả về: 01 01 01 00 51 88 // Relay đóng hoàn toàn
Trả về: 01 01 01 03 11 89 // Toàn bộ relay bật

/ ***************************************************************** /
Đọc tất cả trạng thái chuyển đổi đầu vào
Gửi: 01 02 00 00 00 08 79 CC // Đọc 8 trạng thái đầu vào
Trả về: 01 02 01 00 A1 88

Phần mềm demo: Download
