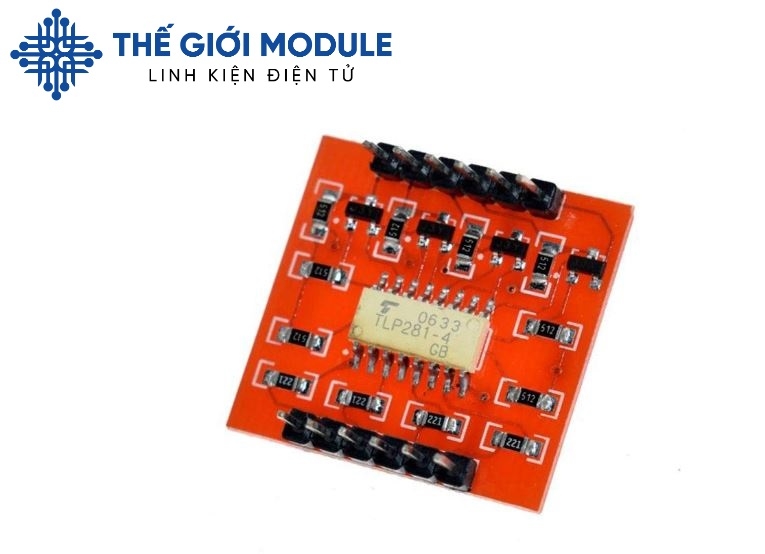

Module opto cách ly 4 kênh TLP281

Mạch Opto cách ly 4 kênh TLP281 được sử dụng để chuyển mức tín hiệu Digital hoặc cách ly tín hiệu với các nguồn nhiễu qua Opto, mạch có thiết kế nhỏ gọn với Opto chuyên dụng TLP281 từ Tosiba, các ngõ ra được đệm transistor giúp điện áp ngõ ra có thể giao tiếp tối đa lên đến 24VDC.

Thông số kỹ thuật:

- HVCC tối đa không vượt quá 24VDC

- Dòng điện đầu ra của cổng đầu ra OUT1 / OUT2 / OUT3 / OUT4 bằng với HVCC

- Dòng hấp thụ tối đa : 500mA

Cách kết nối :

Đầu vào:

- IN1 / IN2 / IN3 / IN4, được kết nối với cổng IO của vi điều khiển hoặc Arduino

- GND được kết nối với GND của vi điều khiển hoặc bảng phát triển Arduino

- IN1 / IN2 / IN3 / IN4 điều khiển OUT1 / OUT2 / OUT3 / OUT4 tương ứng.

Đầu ra:

- OUT1 / OUT2 / OUT3 / OUT4

- HVCC: Được kết nối với điện áp cao

- HGND được kết nối với điện áp cao

Chức năng : Sử dụng để cấp áp thấp để kiểm soát áp cao.Ví dụ: sử dụng điện áp 3V hoặc 5V để điều khiển điện áp 9V hoặc 12 v.
