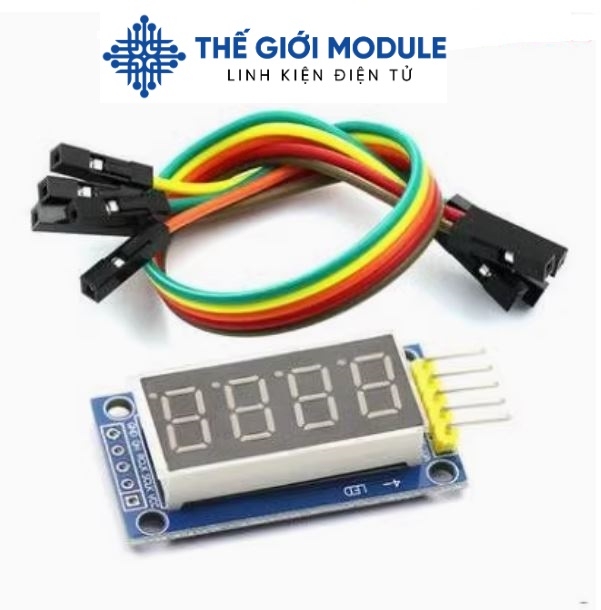

Module hiển thị 4 led 7 đoạn 74HC595 0.36 inch

Module hiển thị 4 led 7 đoạn 0.36" với anode chung. Module nhỏ gọn nhưng đầy đủ chức năng cho việc hiển thị chữ số, thời gian. Chỉ với 3 chân CLK, DATA, LATCH kết nối với vi điều khiển là có thể hiển thị giá trị số lên module.

Thông số kỹ thuật:

- Sử dụng 4 led 7 đoạn (0.36 inch).
- 2 chân cấp nguồn ( VCC, GND) và 3 chân điều khiển DATA IN(DIO), LATCH(RCLK), CLOCK(SCLK).
- Led 7 đoạn được tích hợp IC chuyên dụng 74HC595.
- Tín hiệu điều khiển có thể là 5V hoặc 3V3.
- Có 4 lỗ bắt vít M3 thuận tiện cho việc gá đặt.
-  Kích thước: 42 x 24 x12 mm.
-  Arduino library (for 74HC595) supported
- Ngõ ra mở rộng gồm 2 chân cấp nguồn ( VCC, GND) và 3 chân điều khiển DATA OUT(QH), LATCH(RCLK), CLOCK(SCLK)

    Tài liệu tham khảo: Code mẫu
