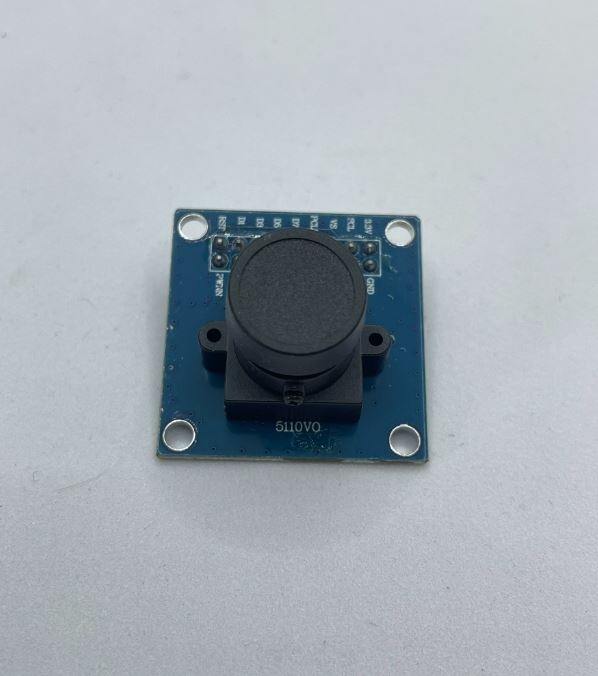

Module Camera OV7670 Sử Dụng Cho Arduino

Sử dụng cảm biến hình ảnh OV7670 , kích thước nhỏ, điện áp hoạt động thấp, độ phân giải 8 bit , 30 khung hình/giây. Người dùng hoàn toàn có thể kiểm soát chất lượng hình ảnh, định dạng dữ liệu và phương thức truyền dẫn. Quá trình chức năng xử lý hình ảnh bao gồm: Cân bằng ánh sáng, màu...như vậy có thể được lập trình thông qua các giao diện SCCB .

- Độ nhạy cao cho các ứng dụng ánh sáng thấp

- Điện áp thấp phù hợp cho các ứng dụng nhúng

- Tiêu chuẩn SCCB giao diện tương thích với giao diện I2C

- (GRB4: 2:2, RGB565/555/444), YUV (4:02:02) và YCbCr (04:02:02)

- Hỗ trợ VGA, CIF, và từ CIF đến 40x30 kích thước

- Tần số 50/60Hz

- Điểm ảnh 640X480

- IO điện áp 2.5V đến 3.0V

- Chế độ Sleep< 20 μ A

- Nhiệt độ hoạt động -30 ° C đến 70 ° C

- Góc nhìn 25 ° C

CÁC TÍNH NĂNG MODULE CAMERA OV7670

- Tương thích với các hệ thống nhúng dùng điện áp thấp.

- Chuẩn giao tiếp SCCB tương thích với giao tiếp I2C.

- Định dạng ngõ ra: YUV/YcbCr4: 2:2, RGB565/555/444, GRB4: 2:2, Raw RGB Data.

- Hỗ trợ VGA, CIF.

- Hỗ trợ co giãn hình ảnh.

- Điều chỉnh được tiêu cự của ống kính.

- Tự động điều chỉnh giảm độ nhiễu.

- Tự động điều chỉnh các thông số như: tự động điều chỉnh phơi sáng, cân bằng trắng, đường cong gamma,…

SƠ ĐỒ KẾT NỐI:
