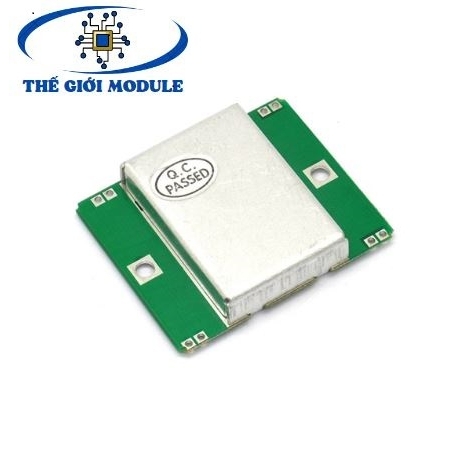

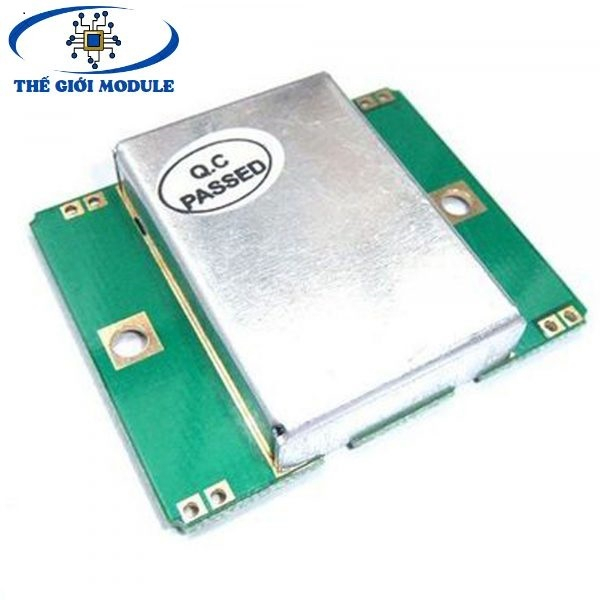

Module phát hiện chuyển động HB100 là module sử dụng Microwave Doppler radar (DopplerRadar). Chủ yếu được sử dụng trong chuyển đổi cửa điều khiển tự động, hệ thống an ninh, ghi âm ATM ATM hệ thống điều khiển tự động,... HB100 làm việc với Microwave Doppler radar 10.525GHz phương pháp phát hiện này có những ưu điểm sau so với các phương pháp phát hiện khác:
- Phát hiện không tiếp xúc.
- Không phụ thuộc vào nhiệt độ, tiếng ồn, độ ẩm, luồng không khí, bụi, ánh sáng, vv, phù hợp với môi trường khắc nghiệt.
- Mạnh mẽ khả năng chống can thiệp RF.
- Công suất đầu ra là nhỏ, và không có nguy hiểm cho cơ thể con người.
- Khoảng cách phát hiện: > 20 mét.
THÔNG SỐ KỸ THUẬT
* Lúc phát
- Tần số truyền: 10,525 GHz
- Tần số cài đặt chính xác: 3MHz
- Sản lượng điện (tối thiểu): 13dBm EIRP
- Điện áp hoạt động: 5V ± 0.25V
- Dòng tiêu thụ (CW): 60mA tối đa, 37mA điển hình.
- Harmonic emission: <-10dBm
- Dòng trung bình (5% DC)(Chế độ PW): 2mA typ.
- Độ rộng xung (min)(Chế độ PW): 5uSec
- Duty cycle (Min.): 1%
* Lúc nhận:
- Độ nhạy (10dB S / N) 3Hz đến 80Hz băng thông:-86dBm, 3Hz to 80Hz bandwidth clutter 10uV
- Antenna Gain: 8dBi
- Vertical plane 3dB beamwidth: 36 degrees
- Vorizontal plane 3dB beamwidth: 72 degrees
- Trọng lượng: 8 g
- Kích thước: 37 × 45 × 8mm
