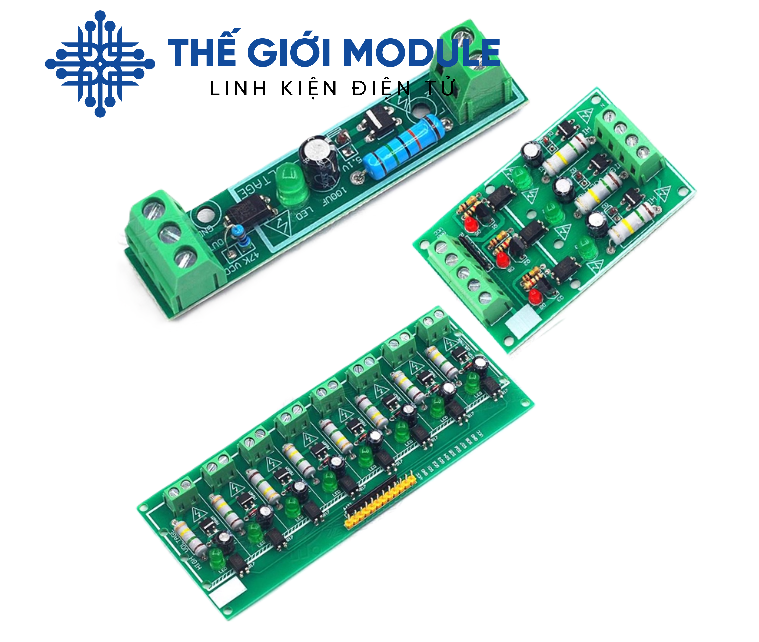

Module cách ly quang optocoupler AC 1 kênh/3kênh/8 kênh 220V

  • Tình trạng: Còn hàng
  • Thương hiệu: Đang cập nhật
40.000₫ Giá thị trường: Tiết kiệm:
Phân loại

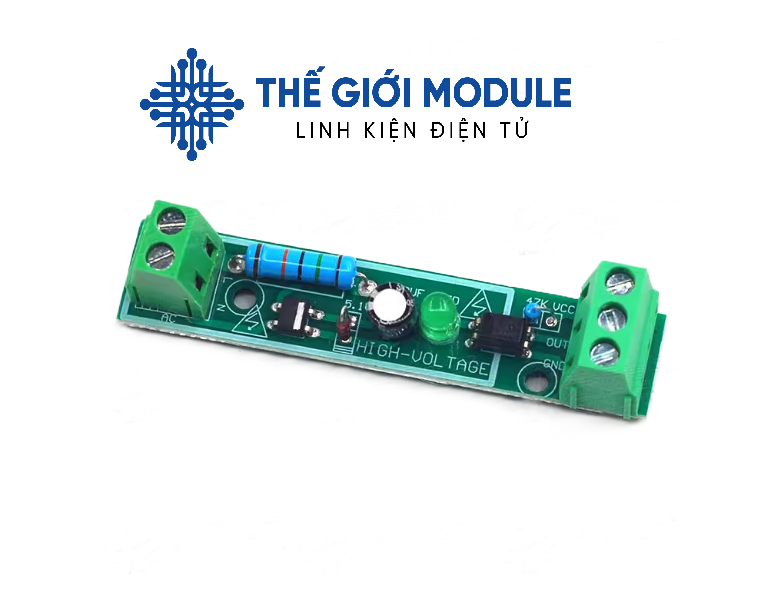

Module cách ly quang optocoupler AC 1 kênh 220V dùng để phát hiện sự có mặt của điện AC thông qua mức logic cao hoặc thấp, với giải điện áp từ 3.3v đến 24v thích hợp cho các MCU & PLC , module cách ly tín hiệu AC với tín hiệu TLL bằng Opto cách ly quang.

THÔNG SỐ KỸ THUẬT

- Loại opto: PC817C

- Điện áp phát hiện: 220VAC

- Điện áp TLL vào: 3.3VDC-24VDC

- VDK: 3.3VDC – 24VDC

- PLC: 24V

- Đầu ra OUT khi so với GND:

- OUT =  VCC khi chưa có điện AC vào

- OUT = GND khi có điện AC vào

- Số kênh: 1 kênh

- Nhiệt độ làm việc: -25-150

-Tần số hoạt động: 50-60Hz

ỨNG DỤNG

- Phù hợp cho mục đích sử dụng để phát hiện điện áp AC

- Sử dụng trong các mạch điện tử hay hệ thống PLC

- Kết hợp với hệ thống thông báo tình trạng hoạt động của thiết bị

LƯU Ý

Trong quá trình sử dụng, sau khi bật nguồn module, không được chạm vào bất kỳ linh kiện nào trong khung dây màu trắng trên bo mạch, vì đó là điện áp cao

Chú ý an toàn điện! ! !

--------------------------

Module cách ly quang optocoupler AC 1 kênh 220V dùng để phát hiện sự có mặt của điện AC thông qua mức logic cao hoặc thấp, với giải điện áp từ 3.3v đến 24v thích hợp cho các MCU & PLC , module cách ly tín hiệu AC với tín hiệu TLL bằng Opto cách ly quang.

THÔNG SỐ KỸ THUẬT

- Loại opto: PC817C

- Điện áp phát hiện: 220VAC

- Điện áp TLL vào: 3.3VDC-24VDC

- VDK: 3.3VDC – 24VDC

- PLC: 24V

- Đầu ra OUT khi so với GND:

- OUT =  VCC khi chưa có điện AC vào

- OUT = GND khi có điện AC vào

- Số kênh: 3 kênh

- Nhiệt độ làm việc: -25-150

-Tần số hoạt động: 50-60Hz

ỨNG DỤNG

- Phù hợp cho mục đích sử dụng để phát hiện điện áp AC

- Sử dụng trong các mạch điện tử hay hệ thống PLC

- Kết hợp với hệ thống thông báo tình trạng hoạt động của thiết bị

LƯU Ý

Trong quá trình sử dụng, sau khi bật nguồn module, không được chạm vào bất kỳ linh kiện nào trong khung dây màu trắng trên bo mạch, vì đó là điện áp cao

Chú ý an toàn điện! ! !



------------------------

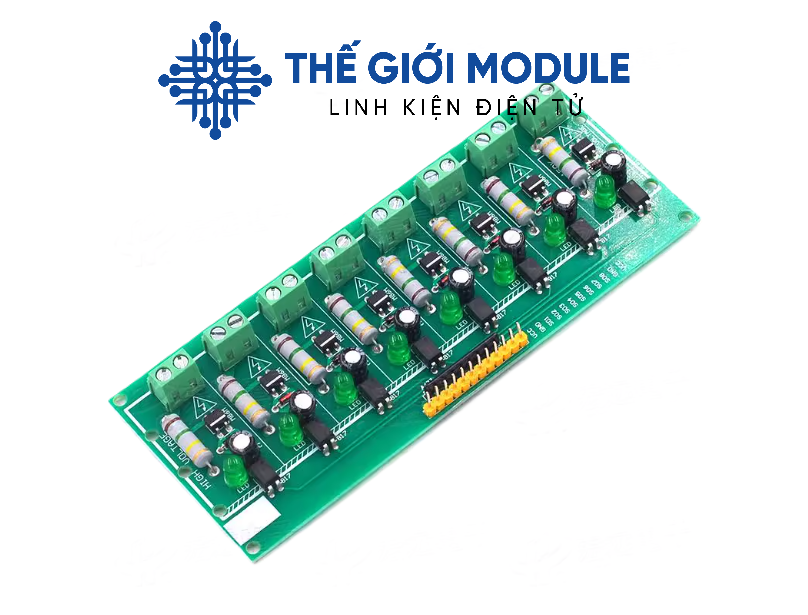

Module phát hiện điện áp 220V AC với Optocoupler cách ly dùng để phát hiện sự có mặt của điện AC thông qua mức logic cao hoặc thấp, với dải điện áp từ 3.3v đến 24v thích hợp cho các MCU & PLC , module cách ly tín hiệu AC với tín hiệu TLL bằng Opto cách ly quang optocoupler.

THÔNG SỐ KỸ THUẬT

- Loại opto: PC817C

- Điện áp phát hiện: 220VAC

- Điện áp TLL vào: 3.3VDC-24VDC

- VDK: 3.3VDC – 24VDC

- PLC: 24V

- Đầu ra OUT khi so với GND:

- OUT =  VCC khi chưa có điện AC vào

- OUT = GND khi có điện AC vào

- Số kênh: 8 kênh

- Nhiệt độ làm việc: -25~150

- Tần số hoạt động: 50-60Hz

- Đóng gói: TQFP

ỨNG DỤNG

- Phù hợp cho mục đích sử dụng để phát hiện điện áp AC

- Sử dụng trong các mạch điện tử hay hệ thống PLC

- Kết hợp với hệ thống thông báo tình trạng hoạt động của thiết bị

LƯU Ý

Trong quá trình sử dụng, sau khi bật nguồn module, không được chạm vào bất kỳ linh kiện nào trong khung dây màu trắng trên bo mạch, vì đó là điện áp cao

Chú ý an toàn điện!
