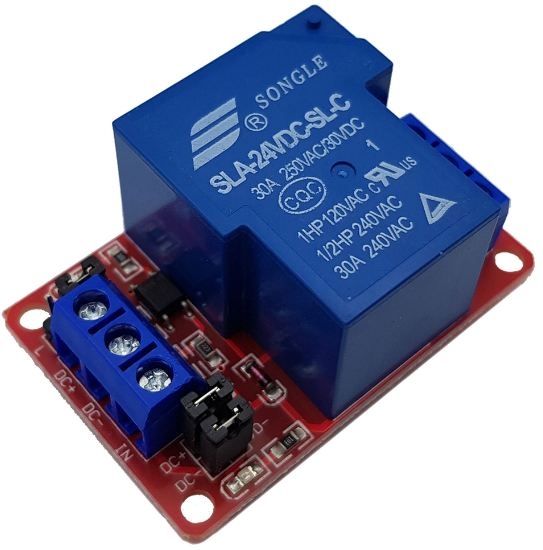

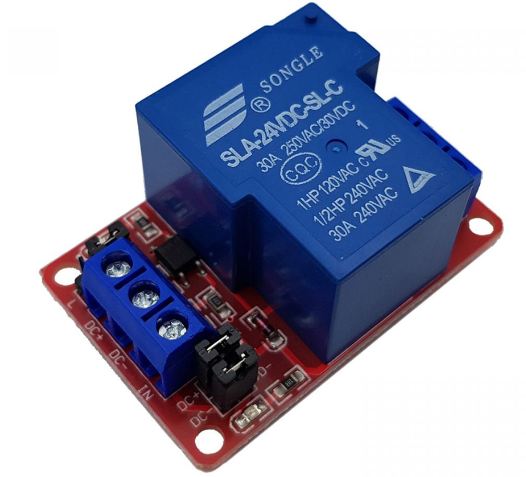

Module 1 relay 24V với opto cách ly 30A kích H/L

Module 1 Relay 30A - 24V Kích High/Low được thiết kế với opto cách lý và transistor giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC, có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper.

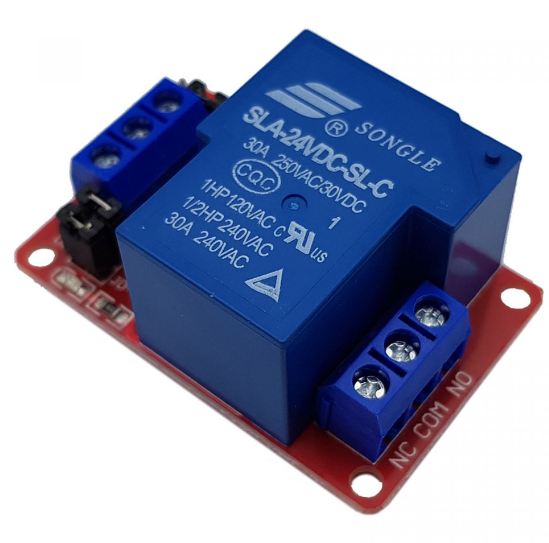

Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

Thông số kỹ thuật:

• Sử dụng điện áp nuôi DC 24V.
• Dòng tiêu thụ: 80mA
• Điện thế đóng ngắt tối đa: AC250V  ~ 30A hoặc DC30V ~ 30A.
• Có thể chọn mức tín hiệu kích 0 hoặc 1 qua jumper.
• Kích thước: 50 x 33 x 24mm
