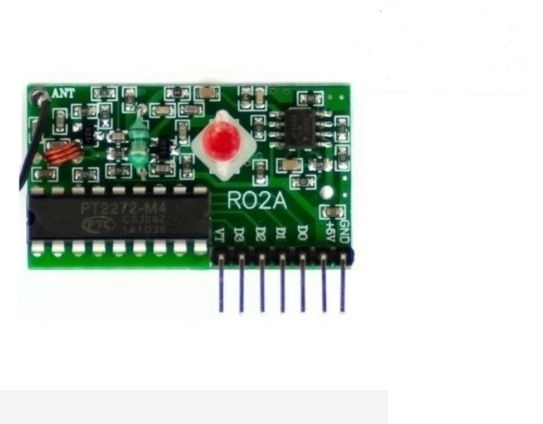

Mạch thu RF PT2272 M4 315Mhz

Module tương thích với Remote 4 kênh PT2262

Mạch thu RF PT2272 M4 315Mhz

- Thu tín hiệu điều khiển thiết bị
- Sử dụng trong điều khiển từ xa

Thông số kỹ thuật

- Điện áp sử dụng: 5V

- I <4.5mA

- Giải mã PT2272-M4

- Trở dao động: 820K

- Tần số thu: 315 Mhz

- Anten dài: 23CM

- Chân nguồn: Vcc(+5V) ; GND

- Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu  ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu (Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)

- Tín hiệu ra: D0, D1, D2, D3.

- Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1

 Hướng dẫn sử dụng
- Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, ...   không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị
- Ý nghĩa của module T4, M4 , L4:
 + T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại.
VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu
được đưa vào lần hai.
 + M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban
đầu khi không còn tín hiệu.
 + L4 ( PT2274-L4) ( Latch): Cũng giống như T4, chỉ khác khi trở về 0

Được dùng chung với Remote 4 kênh PT2262
