Mạch thu phát RF NRF24L01+PA+LNA 2.4Ghz

Mạch thu phát RF NRF24L01+PA+LNA 2.4Ghz này tích hợp thêm một bộ khuếch đại công suất (PA) và Low Noise Amplifier (LNA) , có thể truyền tải khoảng cách xa hơn và hoạt động ổn định hơn.

Khoảng cách truyền 1.000 mét với Antenna 2dB tại tốc độ 250 kbps ở môi trường lý tưởng.

Thông số cơ bản:

- IC chính: NRF24L01

- Điện áp cung cấp: 3.3VDC

- Điện áp giao tiếp GPIO: 3.3VDC, khi giao tiếp với các board mạch 5VDC cần nối tiếp qua trở hoặc sử dụng các mạch chuyển mức điện áp.

- Giao tiếp: SPI

- Dòng tiêu thụ: 45mA

- Tần số sóng: 2.4Ghz

- Sử dụng tương tự như NRF24L01 không có khuếch đại và có thể giao tiếp với các module không có khuếch đại PA và LNA.

- Tích hợp khuếch đại công suất phát  (power amplifier) và LNA (Low Noise Amplifier)

- Công suất thu phát: 20dBm

- Tốc độ truyền nhận tối đa: 2Mbit/s

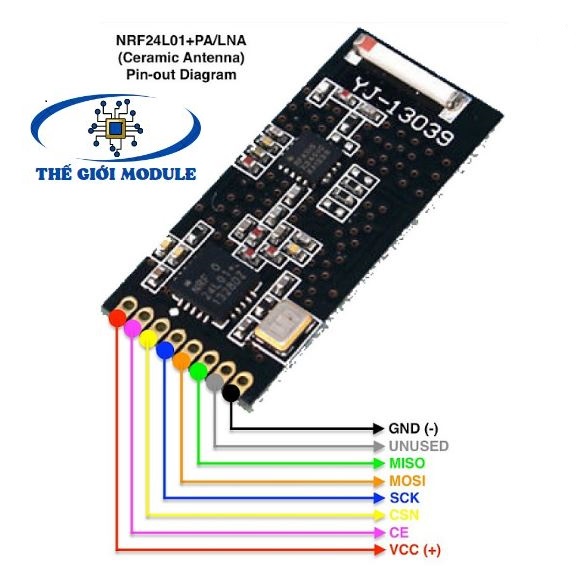

- Chuẩn chân 2x8 tương tự các mạch NRF24L01 không có khuếch đại.
