Mạch Test Linh Kiện Điện Tử Đa Năng LCR-T4

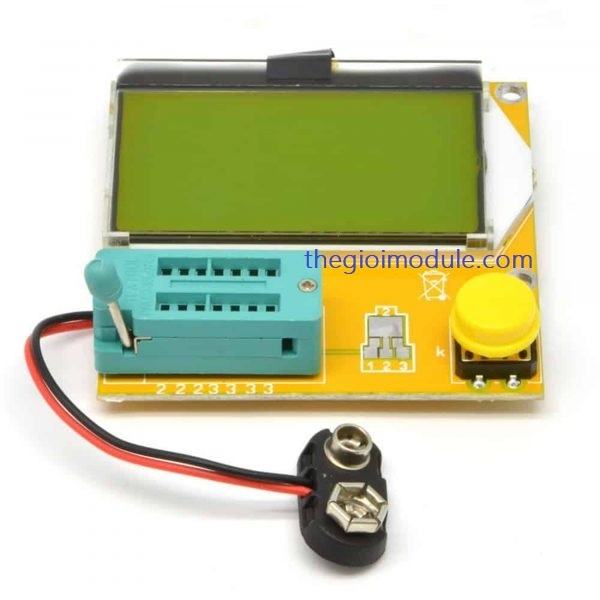

Mạch test linh kiện điện tử LCR-T4

Sử dụng 01 PIN 9V, máy có thể đo, hiển thị các thông số trên màn hình LCD 128x64 của các linh kiện cơ bản như sau:
- Điện trở, tụ điện, cuộn cảm
- Diode, LED,
- Transistor
- MOSFET kênh N, P
- Tria, Thyristor, ...

Đo bộ khuếch đại điện cực lưỡng cực hiện tại và điện áp ngưỡng cơ sở-emitter.

Tự động kiểm tra pin của một thành phần và hiển thị trên màn hình LCD 128 * 64.

Đo cổng và điện dung cổng của điện áp ngưỡng MOSFET.

Một nút hoạt động, tắt máy tự động, chỉ có 20nA tắt máy hiện tại.

Eeverse điện áp đổ vỡ là ít hơn 4.5V, Zener diode có thể được xác định.

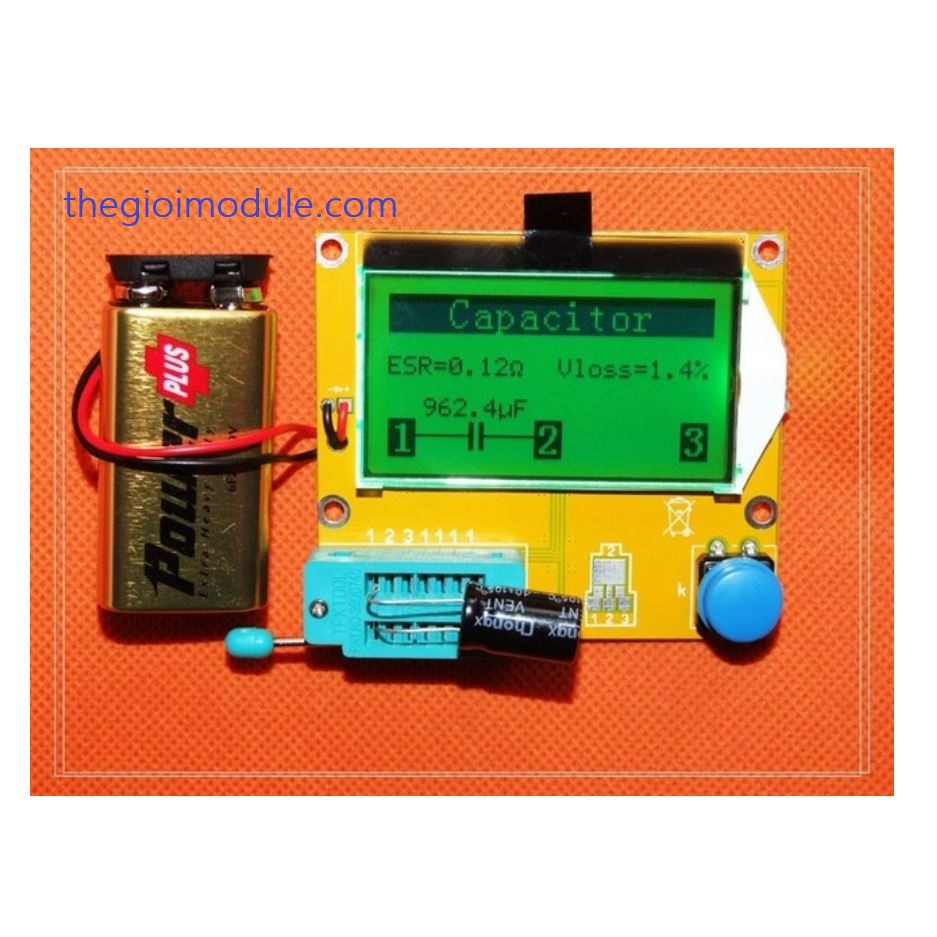

2uF tụ nhiều hơn có thể đồng thời đo lường các giá trị ESR tương thích loạt loạt điện trở.

Thông qua điện áp ngưỡng cơ bản - emitter và hệ số khuếch đại dòng cao để xác định các bóng bán dẫn Darlington.

Có thể đồng thời đo hai điện trở và biểu tượng điện trở được hiển thị. Hiển thị bên phải với một giá trị thập phân là 4.

Có thể phát hiện các bóng bán dẫn, MOSFET bảo vệ diode khuếch đại hệ số và cơ sở để xác định điện áp bán dẫn chuyển tiếp thiên vị emitter.

Tự động phát hiện bóng bán dẫn NPN và PNP, kênh n-channel và P-channel MOSFET, diode (bao gồm cả đôi diode), thyristor, bóng bán dẫn, điện trở và tụ điện và các thành phần khác.

Thông số kỹ thuật:

• Nguồn điện sử dụng: Pin vuông 9VDC 6F22
• Màn hình hiển thị: 128 x 64 LCD backlight
• Các linh kiện có thể kiểm tra: Điện trở, Tụ điện, Diode, Cuộn cảm, Thyristor, Transistor, MOSFET.
• Testing Speed: 2s (1 minute is normal for large capacitor)
• Displayed Value: 25pf-100mF (resolution 1pF)
• Inductance: 0.01mH-20H
• Resistance: ≤2100Ω
• Resolution of Resistance Measurement: 0.1 ohms
• The Highest Measured Value: 50M ohms
• Product Size: 7.2 x 6.25 cm (L * W)
