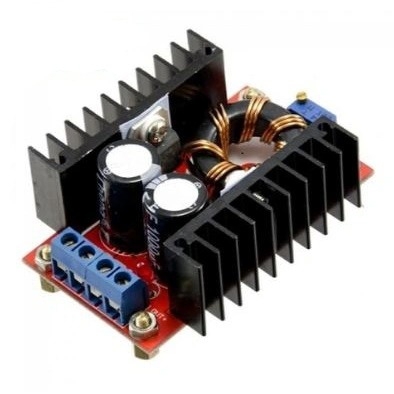

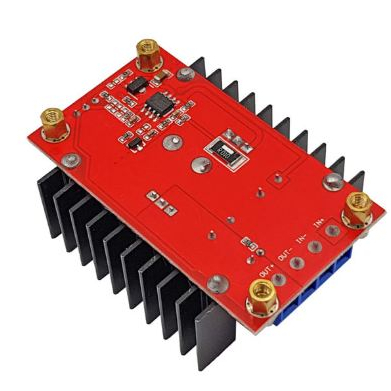

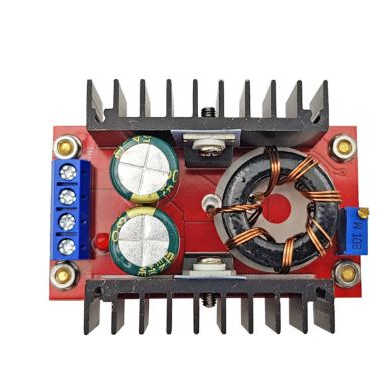

Mạch Tăng Áp DC-DC Boost Converter 150W

Mạch nguồn tăng áp DC 150W mạch tăng điện áp với đầu vào từ 10 ~ 32V tăng điện áp lên từ 12 ~ 35V với yêu cầu điện áp đầu ra luôn lớn hơn điện áp đầu vào và có thể điều chỉnh điện áp đầu ra bằng biến trở với công suất lên đến 150W.

Thông số kỹ thuật:

- Điện áp ngõ vào: 10 ~ 32V

- Điện áp ngõ ra: 12 ~ 35V (có thể điều chỉnh ngõ ra)

- Dòng điện ngõ ra: 10A (Max) (hơn 10A, thêm  tản nhiệt,)

- Dòng điện ngõ vào: 16A (Max)

- Dòng điện không tải: 25mA

- Công suất: 100W làm mát tự nhiên (MAX),   nếu lên 150W (MAX) thì cần quạt tản nhiệt.

- Sai số: 0.5%

- Hiệu suất chuyển đổi: 94%

- Nhiệt độ hoạt động: -40^oC đến 85^oC

- Kích thước: 65 x 56 x 23.5mm

- Khối lượng: 0.08kg

- Bảo vệ ngắn mạch : Không

Lưu ý :

• Nếu bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.
• Mạch không thích hợp cấp nguồn cho động cơ!

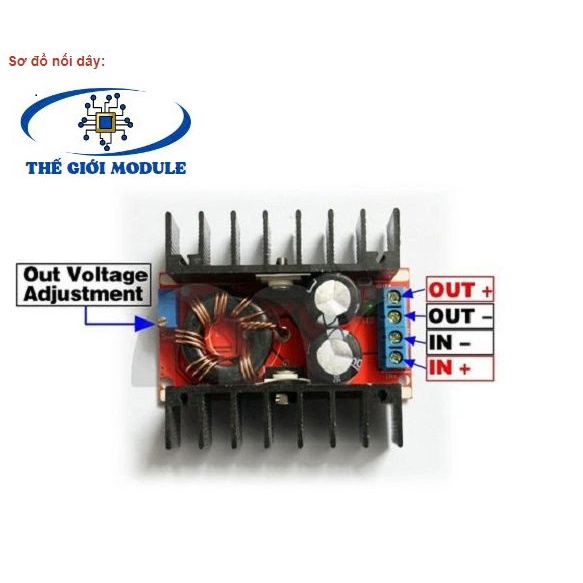

Sơ đồ nối dây:
