Mạch sạc pin lithium ngõ ra 5V2A

Mạch sạc pin Lithium 3.7v có ngõ ra 5V 2A. Có chức năng sạc cho pin lithium và làm bộ cấp nguồn 5V dòng lên tới 2A. Thích hợp cho các hệ thống cần cấp nguồn liên tục, ngay cả khi mất điện sẽ có nguồn nuôi được tăng áp từ pin lithium

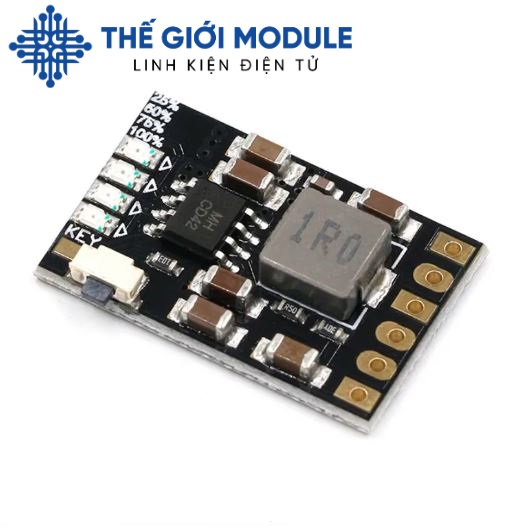

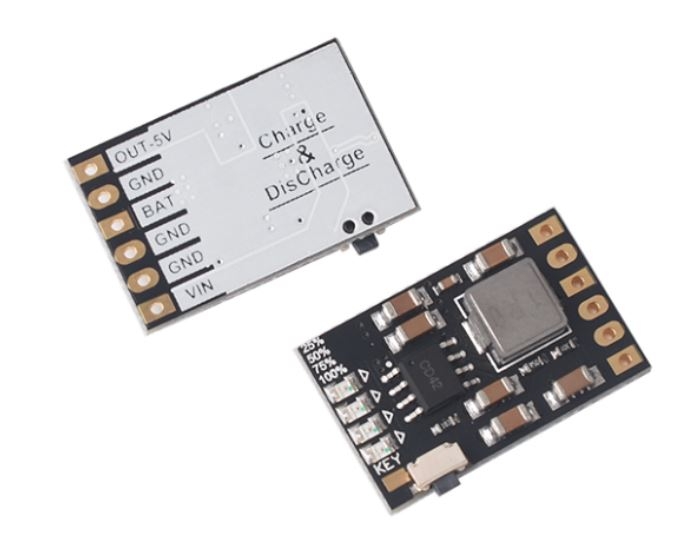

Trên module có tích hợp LEDs báo dung lượng pin và báo sạc. Nút nhấn kích hoạt module hoạt động hoặc tắt. Cho phép vừa sạc vừa cung cấp điện ở ngõ ra.

Thông số kĩ thuật:

- Nguồn đầu vào: 4.5~5.5VDC

- Dòng sạc : 0~2.1A

- Charging quiescent current: 100uA

- Điện áp khi pin đầy: 4.2V+-1%.

- Dòng xả pin: 0~3.5A;

- Discharge quiescent current: 50uA

- Discharge efficiency: 96% maximum

- Điện áp đầu ra Vout: 5V+- 0.1

- Dòng đầu ra Vout: 0~2.1A

- Ambient temperature: -20° to +85°

- Module with lithium battery protection function (for lithium battery withoutprotection, with protection board)

- Overcurrent protection (OCP)

- Overvoltage protection (OVP)

- Short circuit protection (SCP)

- Over temperature protection (OTP)

- Charge and discharge power level 4 interval indication

- Kích thước: 16 x 25mm

Lưu ý: nếu tải nhỏ hơn 50mA thì sau 30s mạch sẽ tự ngắt tải, để bỏ chức năng này cho một số mạch tiết kiệm năng lượng (như Vi điều khiển ở chế độ Sleep) cứ sau chu kỳ <20s ta dùng chân IO kích 1 xung LOW (duy trì 100ms) vào chân Key (tương đương 1 cái nhấn - nhả).
