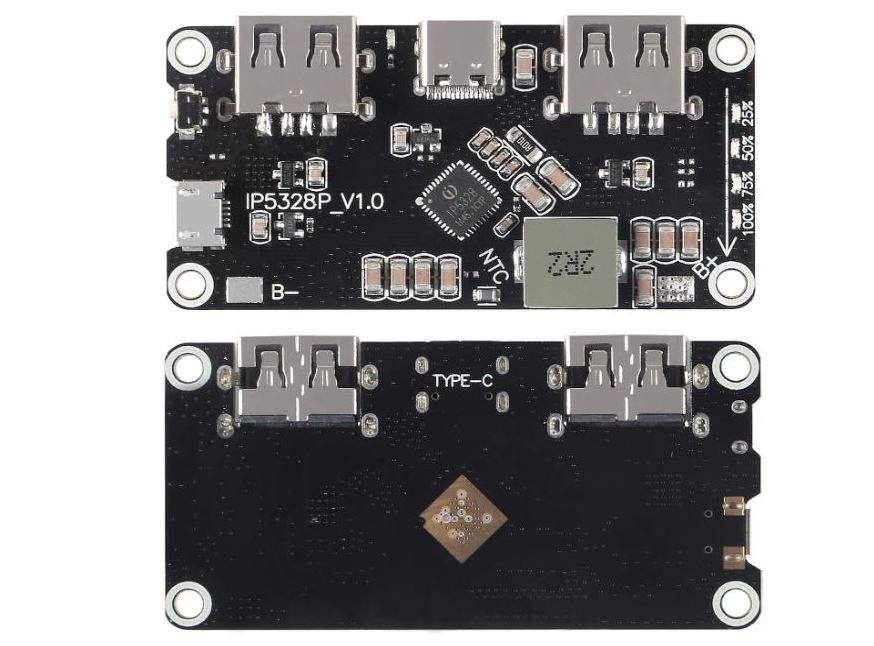

Mạch sạc pin dự phòng IP5328P (Sạc nhanh QC3.0 PD 18w)

Mạch sạc pin dự phòng IP5328P được sử dụng để chế các hộp sạc dự phòng sử dụng pin Lithium (3.7~4.2VDC), mạch hỗ trợ hầu hết các chuẩn sạc Smartphone mới nhất hiện nay: Fast Charge, PD, QC3.0, FCP, AFC, MTK, SFCP với công suất sạc tối đa lên đến 18W.
Thông số kỹ thuật:

- IC chính: IP5328P

- Điện áp đầu vào: 5VDC (cổng Micro USB hoặc USB-C), hỗ trợ chuẩn cấp nguồn : FCP, AFC, SFCP, Fast Charge Input

- Điện áp đầu ra: 5VDC, công suất đầu ra tối đa 18W:

+ 2 cổng USB-A  là cổng Output (chỉ hỗ trợ sạc) hỗ trợ hỗ trợ các chuẩn sạc: Fast Charge, QC3.0, FCP, AFC, MTK, SFCP

+ Cổng USB-C là cổng Input / Output (vừa có thể sạc vừa có thể cấp nguồn):

Chuẩn Input: FCP, AFC, SFCP, Fast Charge Input

Chuẩn Output: PD, Fast Charge, QC3.0, FCP, AFC, MTK, SFC

- Pin sử dụng ở đầu vào: Pin Lipo hoặc Pin 18650 mắc song song (3.7~4.2VDC) cấp vào hai chân B+ và B- (lưu ý không cấp ngược nguồn sẽ làm cháy mạch ngay lập tức).

- Hiệu suất chuyển đổi: 95%

- 4 đèn hiển thị trạng thái sạc: 25% - 50% - 75% - 100%.

- Kích thước: 64.6 x 32.3mm

- Xuất xứ: Trung Quốc

Lưu ý:

- Muốn mạch cấp được dòng cao để có thể sạc cho các loại thiết bị Smartphone cần phải có cell pin tốt có dung lượng và dòng xả cao.

- 2 cổng USB-A  là cổng Output (chỉ hỗ trợ sạc) hỗ trợ hỗ trợ các chuẩn sạc: Fast Charge, QC3.0, FCP, AFC, MTK, SFCP

- Cổng USB-C là cổng Input / Output (vừa có thể sạc vừa có thể cấp nguồn):

+ Chuẩn Input: FCP, AFC, SFCP, Fast Charge Input

+ Chuẩn Output: PD, Fast Charge, QC3.0, FCP, AFC, MTK, SFCP

- Cổng Micro USB là cổng Input (chỉ hỗ trợ cấp nguồn) với chuẩn cấp nguồn: FCP, AFC, SFCP, Fast Charge Input

Hướng dẫn sử dụng

B1: Lắp pin đúng chiều B+ B- vào mạch (Vui lòng sử dụng pin có dòng xả cao hoặc ghép song song nhiều pin để dòng xả cao, nếu dòng xả thấp mạch sẽ báo lỗi)

B2: Cắm sạc cho mạch qua cổng micro hoặc type C ( để active mạch chỉ cần cắm sạc lần đầu khi mới lắp pin )

B3: Xem đèn báo nháy đang sạc pin là okie, rút sạc ra
