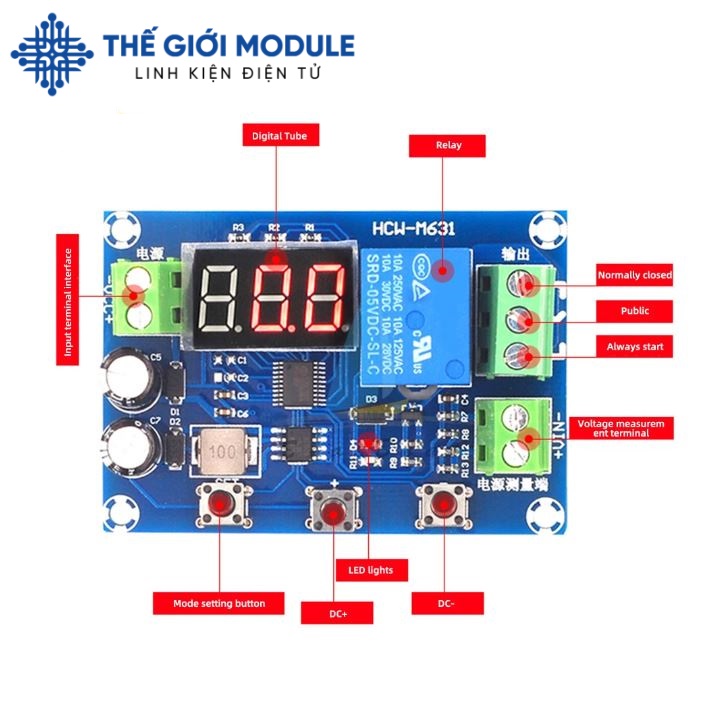

Mạch quản lý sạc xả pin tự ngắt XH-M608

Mạch sử dụng để quản lý đóng ngắt điện sạc cho pin hoặc Ắc quy. Mạch tích hợp chip điều khiển điện áp sạc cho pin hoặc Ắc Quy với 3 nút nhấn điều chỉnh chế độ cài đặt, điện áp sạc và điện áp ngắt.

Thông số kỹ thuật:

- Điện áp hoạt động: 6-40V

- Độ chính xác: 0.1V

- Phạm vi điều khiển: 6 - 40V

- Ngõ ra: 3 chân relay NC-COM-NO

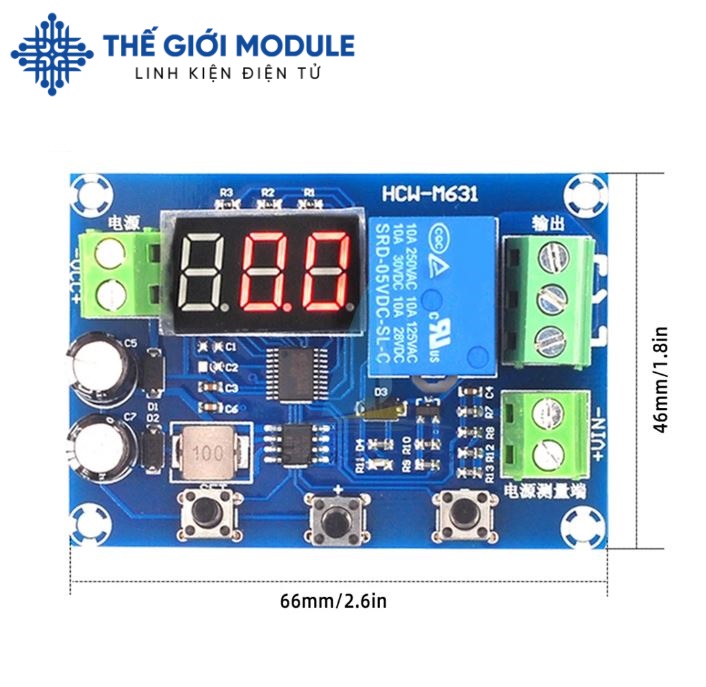

- Kích thước: 66 x 46 x 16mm

- Trọng lượng: 80g

Các Chức Năng Của Mạch
P0 gồm các chức năng sau: giá trị mặc định là U

• U: Đo điện áp
• P: Bảo vệ quá áp hoặc dưới áp
• C: Nạp liên tục
• F: Thời gian xả

Cách thức hoạt động

• P0= U: Relay không hoạt động
• P0= P: Giới hạn điện áp thấp <= điện áp đo được <= giới hạn điện áp cao: relay đóng, ngoài ngưỡng cài đặt: relay ngắt
• P0=C: Điện áp đo được <= giới hạn điện áp thấp: relay đóng; Điện áp đo được >= giới hạn điện áp cao: relay ngắt
• P0=D: Chế độ xả điện: Điện áp đo được >= giới hạn điện áp cao: relay đóng, điện áp đo được <= giới hạn điện áp thấp: relay ngắt

P1 : Cài đặt giới hạn điện áp thấp: 0V < dải cài đặt < Giới hạn điện áp cao -0.1V
P2 : Cài đặt giới hạn điện áp cao: Giới hạn điện áp cao +0.1V < dải cài đặt < 120V
P3 : Thời gian sạc hoặc xả: 0.01 - 9.59 (bật bộ hẹn giờ), A.00(bộ hẹn giờ không hoạt động)

• Mô tả: giá trị cài đặt x.xx, với giá trị trước dấu thập phân thể hiện giờ và giá trị sau dấu thập phân thể hiện phút.

Thông số điện áp sạc tham khảo :
