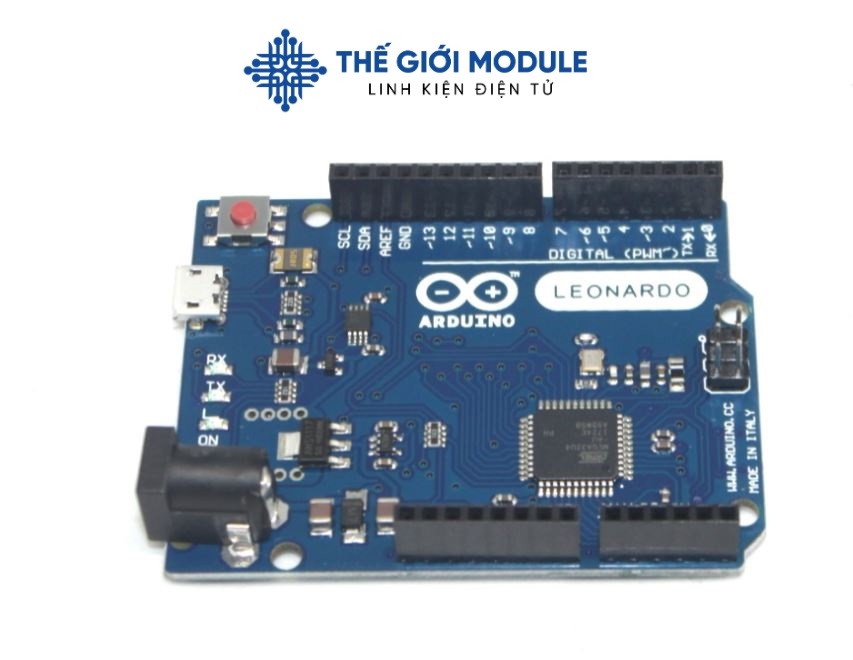

Mạch phát triển vi điều khiển arduino Leonardo R3

Arduino Leonardo R3 (Leonardo) là một board mạch vi điều khiển dựa trên vi điều khiển  ATmega32U4. Nó có 20 cổng vào/ra số (trong đó có 7 cổng có thể sử dụng ở chế độ băm xung PWM và 12 cổng dùng như đầu vào/ra tương tự), board mạch Leonardo còn hàn sẵn thạch anh 16Mhz, một cổng Micro USB, một Jack nguồn, một cổng ICSP, và một nút nhấn Reset. Với Leonardo ta có tất cả cho hệ vi điều khiển; Kết nối đơn giản với máy tính với một cáp Micro USB, và có thể sử dụng nguồn DC, hay với chỉ một nguồn pin/acquy..

Điểm đặc biệt Leonardo khác biệt với các thế hệ board Arduino đi trước bởi sự tích hợp cổng kết nối USB (CDC – Cổng com ảo) bên trong chip Atmega32U4, điều đó đã giúp loại bỏ các chíp đi kèm làm nhiệm vụ kết nối với cổng USB, cho phép Leonard kết nối với máy tính đơn giản như bàn phím hay chuột.

Thông số kỹ thuật:

Vi điều khiển: ATMEGA32U4

Điện áp hoạt động: 5 VDC

Tần số hoạt động: 16Mhz

Điện áp đầu vào (đề nghị): 7~12VDC

Điện áp đầu vào (giới hạn): 6~20VDC

Số chân Digital I/O: 20

Số kênh PWM: 7

Số kênh Analog Input: 12

Dòng DC trên mỗi chân I/O: 40 mA

Dòng DC cho chân 3.3V: 50 mA

Flash Memory: 32 KB (ATmega32u4) trong đó 4 KB được dùng cho bootloader

SRAM: 2.5 KB (ATmega32u4)

EEPROM: 1 KB (ATmega32u4)
