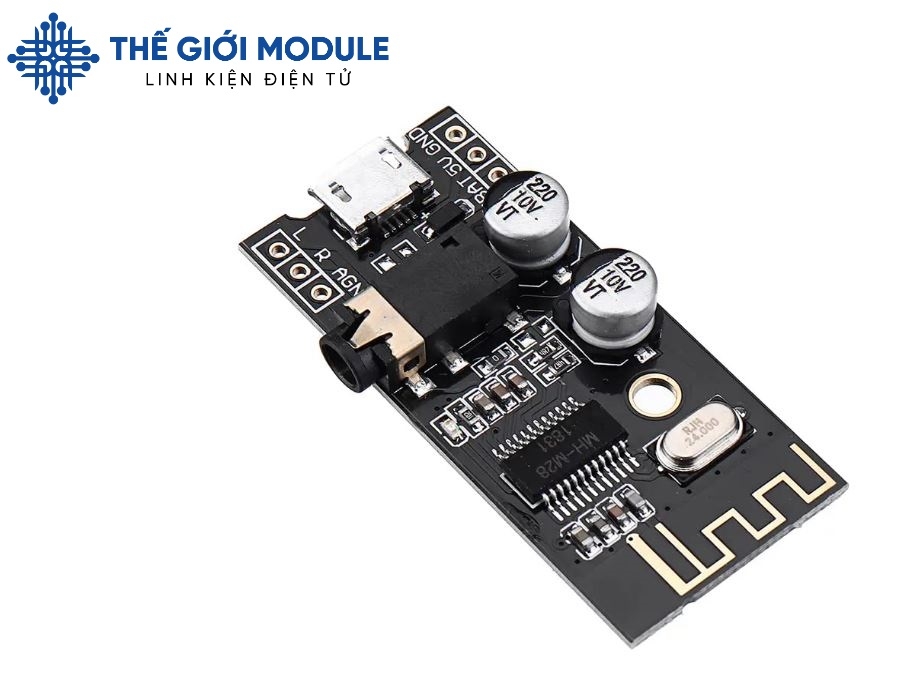

Mạch nhận tín hiệu Bluetooth âm thanh MH-M28 4.2

Sản phẩm có chức năng nhận tín hiệu từ thiết bị phát như điện thoại, máy tính,.. rồi xuất ra tín hiệu âm thanh cho tai nghe hoặc amply qua jack 3.5mm hoặc các chân hàn.

Cấp nguồn: Bạn có thể trực tiếp sử dụng cáp USB MICRO USB 5V để cung cấp điện trực tiếp hoặc bạn cũng có thể kết nối nguồn điện 5V hoặc pin lithium 3.7V.

Lưu ý :cấp nguồn 5V và 3.7V khác nhau. Điện áp 5V được kết nối với 5V và GND, pin lithium 3.7V được kết nối với VBAT và GND.

Đầu ra âm thanh: Tai nghe có thể được kết nối trực tiếp jack 3,5mm hoặc có thể được nối dây cho đầu vào âm thanh của bảng khuếch đại ( L / R / AGND có thể được nối trực tiếp).

*Ý nghĩa của LED trạng thái:

- Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;

- Khi kết nối Bluetooth được bật, đèn báo luôn sáng;

- Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.

Thông số kĩ thuật:

- Điện áp hoạt động: 3.7V ~ 5V

- Tín hiệu ngõ vào: Bluetooth 4.2

- Tín hiệu ngõ ra: Jack Audio 3.5mm L - GND - R

- Hỗ trợ định dạng: WAV / WMA / FLAC / APE / MP3

- Nhiệt độ hoạt động: -40°C ~ +85°C

- Độ nhạy: -87dbm

Sơ đồ chân:

- 5V: Nguồn dương 5V

- GND: Nguồn âm

- VBAT: Nguồn dương Pin 3.7V~4.2V

- L : Ngõ ra kênh trái

- R : Ngõ ra kênh phải

- AGND: Mass ngõ ra âm thanh
