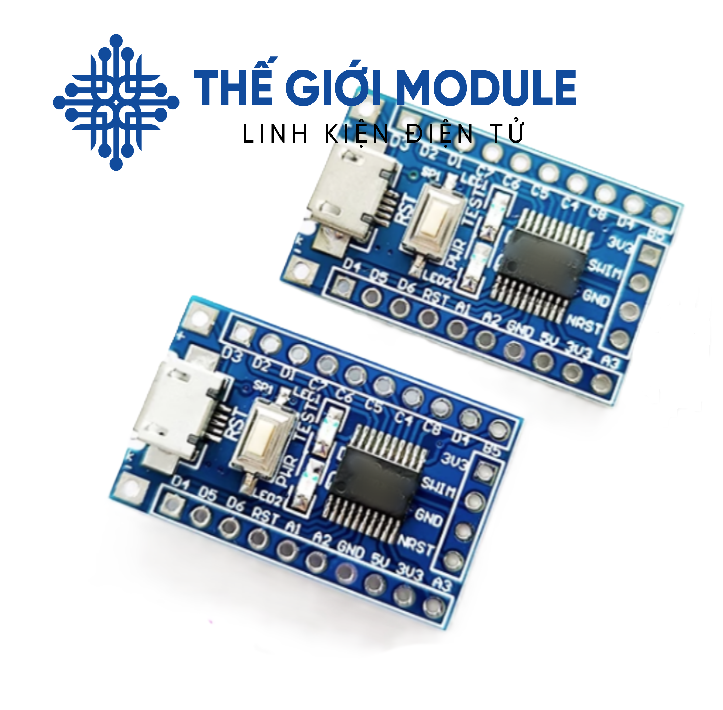

Module STM8S103F3P6

Module STM8S103F3P6 được thiết kế thân thiện với giá thành thấp và khả năng tiết kiệm năng lượng vượt trội dựa trên dòng vi điều khiển STM8 của hãng ST. Module này thích hợp để nghiên cứu và ứng dụng trong các hệ thống nhỏ, dùng pin và tối ưu chi phí.

Module sử dụng chip STM8S103F3P6 của hãng STMicroelectronics. STM8S103 là dòng vi điều khiển 8-bit hỗ trợ bộ nhớ Flash 8 Kbytes cộng với bộ nhớ EEPROM tích hợp. Chúng cung cấp các lợi ích như: hiệu suất cao, tốc độ ổn định, độ bền cao, giảm giá thành hệ thống. Có thể ghi xóa chương trình lên đến 100 000 lần nhờ tích hợp thêm bộ nhớ EEPROM bên trong. Tần số hoạt động 16MHz, watchdog độc lập với nguồn xung clock riêng biệt.

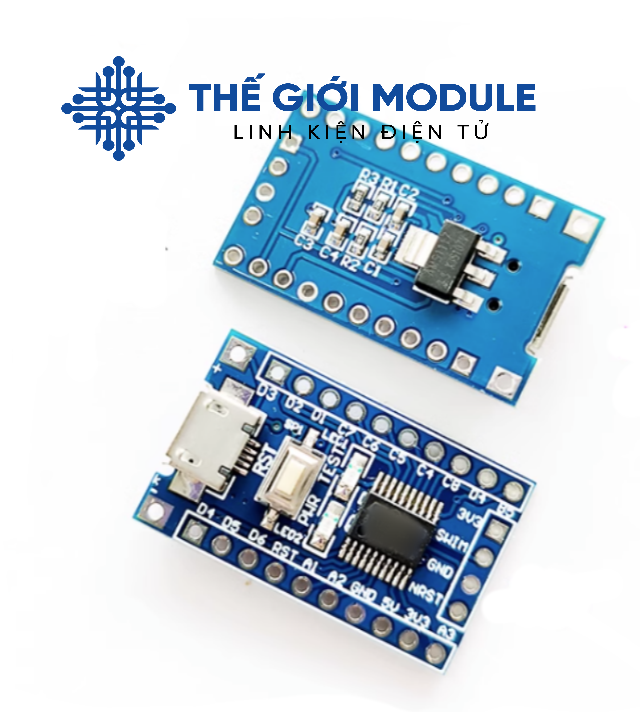

Module được cấp nguồn bởi microUSB 5V, SWIM hoặc chân nguồn, board bao gồm AMS1117-3.3V LDO để chuyển đổi USB 5V thành 3V3 VDD.

Trên board còn có LED nguồn, LED được tùy chỉnh trên pin D3 (Khi bật nguồn LED sẽ nhấp nháy) và nút reset.

Thông số kỹ thuật

- IC chính : STM8S103F3P6

- Điện áp ngõ vào microUSB : 5VDC. Tích hợp IC chuyển nguồn 3.3VDC

- 1 nút Reset

- 1 led báo nguồn

- Hỗ trợ chế độ debug SWIM

- Bộ nhớ dữ liệu EEPROM: 640 Bytes ( STM8S003F3P6 là 128 Bytes )

- Bộ nhớ Flash: 8KB.

- Bộ nhớ Ram: 1KB.

- Tốc độ CPU: 16MHz. 1 timer 8-bit (IC-OC-PWM). 2 timer 16-bit (IC-OC-PWM). 5 x 10 bit ADC.

- Giao tiếp UART.

- Giao tiếp SPI với tốc độ lên đến 8Mbit/s.

- Giao tiếp I2C với tốc độ lên đến 400Kbit/s.
