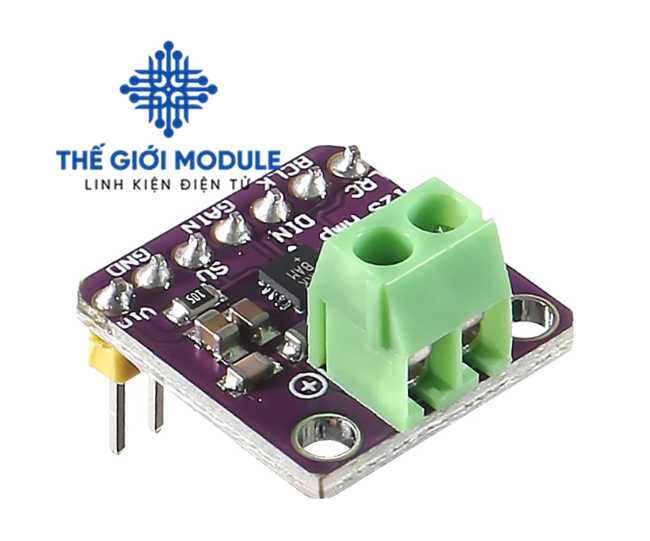

Mạch khuếch đại âm thanh MAX98357 I2S Class D

Thông tin sản phẩm:

- Công suất đầu ra: 3.2W ở 4Ω và 10% THD; 1.8W ở 8Ω và 10% THD

- Tốc độ lấy mẫu I2S: 8KHz~96KHz

- Bộ khuếch đại Class D có thể lựa chọn mức: 3dB/6dB/9dB/12dB/15dB

- Không yêu cầu xung clock chính (MCLK)

- Thích hợp với các vi điều khiển hoặc các bộ điều khiển đầu ra âm thanh I2S như là Raspberry Pi, Arduino và ESP32.

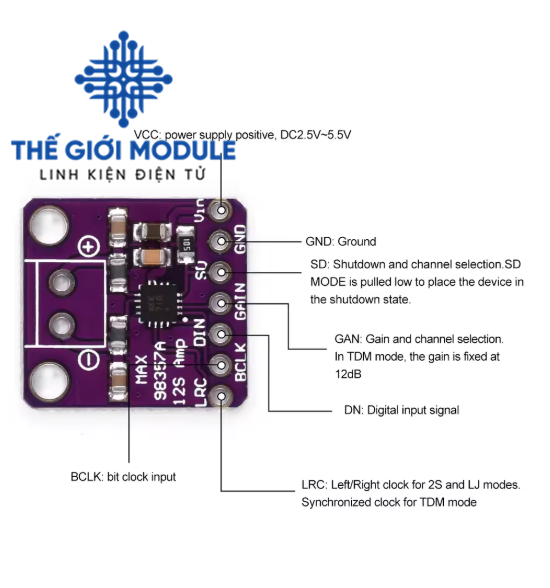

Pin of MAX98357 I2S Audio Amplifier Module:

- LRC: Frame clock. Left/Right clock for I2S and LJ modes. Sync clock for TDM mode.

- BCLK: Bit clock input.

- DIN: Digital input signal.

- GAIN: Gain and channel selection.

- SD: Shutdown and channel selection. Pull SD_MODE low to place the device in shutdown.

- GND: Power ground.

- VCC: DC 2.5V-5.5V.
