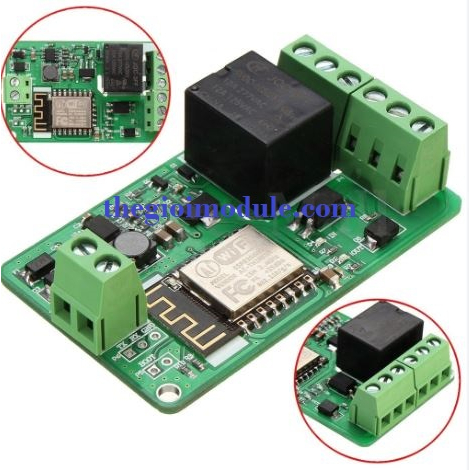

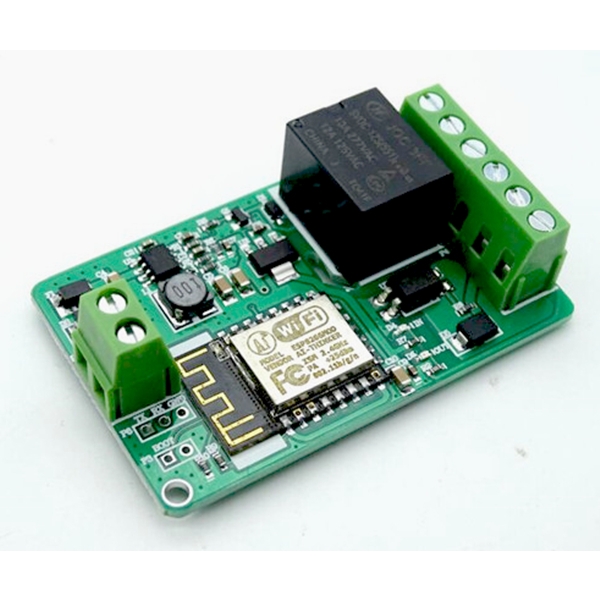

Mạch điều khiển wifi relay ESP8266 V12

Module WiFi ESP8266 Relay 10A 220V được thiết kế gồm module Wifi ESP8266, board 4-lớp, đầu vào được bảo vệ quá dòng, và áp đầu vào được bảo vệ quá áp với TVS (transient voltage suppressor: dập xung quá áp), khi điện áp vượt quá 33V, mạch bảo vệ sẽ tự động hoạt động.

Relay 220V 10A có cấu tạo gồm 1 tiếp điểm thường đóng, 1 tiếp điểm thường hở, relay đưọc bảo vệ bằng cách ly quang (optocoupler) và bảo vệ TVS (dập xung quá áp). Điện cực vào (ở header) có khả năng chịu dòng lớn.

Module có thể điều khiển ở chế độ TCP Client bằng giao thức HTTP.

Các ứng dụng cho thiết bị:

Ngoài tính năng tự động ngắt khi quá áp của relay thì việc điều khiển đóng ngắt cho relay có thể thưc hiện thông qua chip ESP8266. Do module ESP8266 đã tích hợp sẵn trên board nên board tương đương với cấu trúc điều khiển của một hệ thống đóng ngắt relay bằng ứng dụng điều khiển từ xa (như smartphone) gồm: một module Wifi ESP8266 rời, một board Arduino nano, và một module relay. Do đó, module Module WiFi ESP8266 Relay sẽ nhỏ gọn và tiện lợi hơn, thích hợp cho các ứng dụng điều khiển đóng ngắt từ xa, đặc biệt là các ứng dụng trong hệ thống nhà thông minh.

Thông số kĩ thuật:

• CPU : ESP8266
• Điện áp vào : 7V - 30VDC
• Mạch bảo vệ quá áp với TVs, khi điện áp quá 33VDC.
• Mạch bảo vệ quá dòng
• Relay 220V 10A được thiết kế anti-climb an toàn hơn
• Kích thưóc : 65mm × 40mm × 20mmKích thưóc : 65mm × 40mm × 20mm
