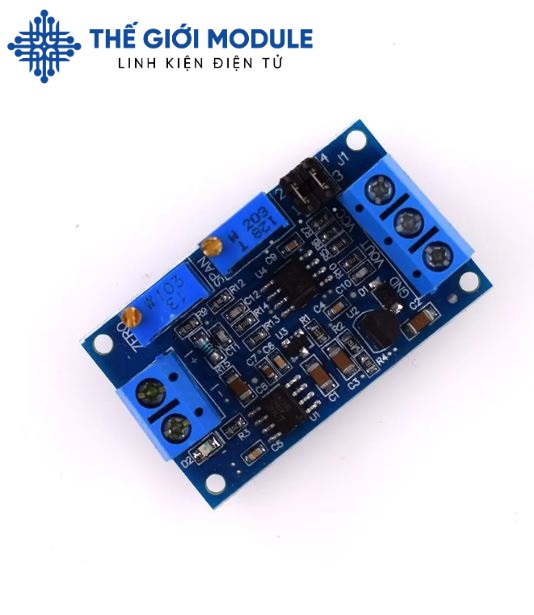

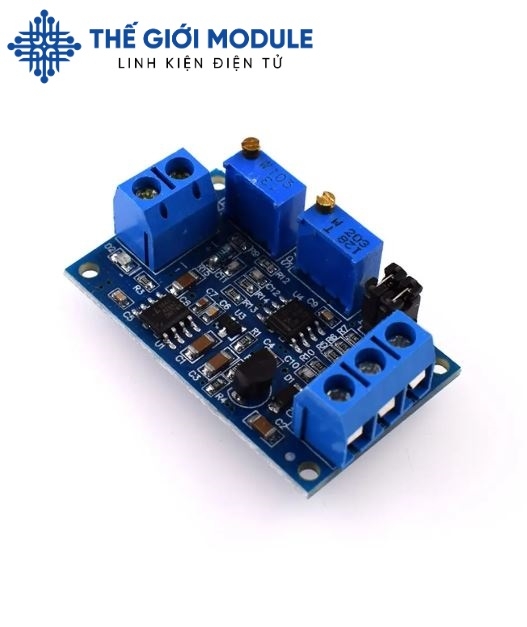

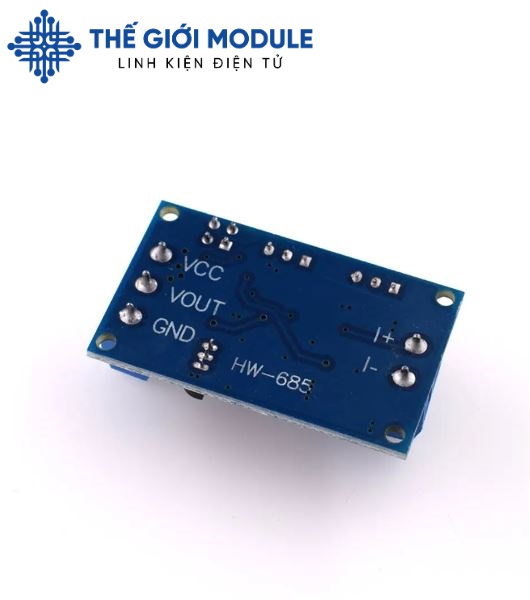

Mạch chuyển tín hiệu dòng áp HW-685

Mạch Chuyển Tín Hiệu Dòng Áp (0/4-20mA to 0-3.3V/5V/10V) là sản phẩm dùng để tăng điện áp và dòng điện của tín hiệu vì khi truyền dẫn đi xa, tín hiệu sẽ bị suy yếu làm cho sai lệch tín hiệu ở đầu cuối gây ảnh hưởng rất nhiều cho dự án của bạn. Mạch hỗ trợ dòng điện đầu vào 0-20mA, điện áp đầu vào 0-3.3V/5V/10V.

Đặc điểm:

- Phạm vi điện áp cung cấp rộng, điện áp đầu ra hỗ trợ nhiều dải

- Có thể điều chỉnh phù hợp bằng biến trở tinh chỉnh

- Tính ổn định cao, tuyến tính tốt, cấp công nghiệp

Hướng dẫn sử dụng:

- Mạch cấp nguồn từ 7 - 36VDC, lưu ý nguồn cấp phải lớn hơn điện áp đầu ra mong muốn 2VDC, ví dụ muốn áp đầu ra là 10VDC thì cần cấp nguồn 12VDC

- Sau khi cấp nguồn đèn D2 sẽ sáng, nếu không kiểm ra lại việc kết nối nguồn (có thể do cấp ngược nguồn).

- Khi dòng đầu vào đạt giá trị nhỏ nhất (0mA hoặc 4mA), hiệu chỉnh áp đầu ra bằng biến trở về 0VDC.

- Khi dòng đầu vào đạt giá trị tối đa (20mA), hiệu chỉnh áp đầu ra bằng biến trở để đạt giá trị tối đa mong muốn (ở các mức áp đầu ra 3.3VDC, 5VDC hoặc 10VDC hiệu chỉnh qua Jumper J1, điện áp mong muốn tối thiểu có thể đạt được là 2.5VDC).

- Hiệu chỉnh áp đầu ra của mạch qua các Jumper J1 như sau:

+ 4–20ma:

0~2.5VDC range: J1 1,2 feet short, 3,4 feet shorted

0~3.3VDC range: J1 1,2 feet off, 3,4 feet off

0~5.0VDC range: J1 1,2 feet short, 3,4 feet shorted

0~10.0VDC range: J1 1,2 feet short, 3,4 feet off

+ 0–20ma:

0~3.3VDC range: J1 1,2 feet short, 3,4 feet shorted

0~5.0VDC range: J1 1,2 feet short, 3,4 feet shorted

0~10.0VDC range: J1 1,2 feet short, 3,4 feet off
