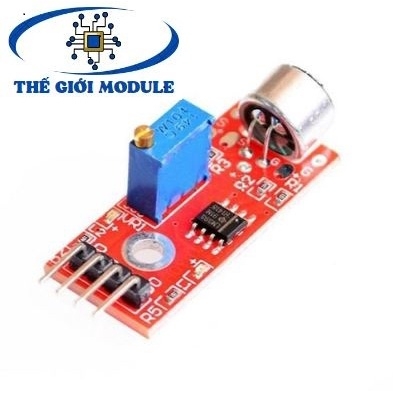

Mạch cảm biến cường độ âm thanh KY-037

Mạch cảm biến âm thanh KY-037 được thiết kế gồm 1 micro, 1 bộ so sánh và có 2 ngõ ra:

- A0: ngõ ra tương tự, tín hiệu điện áp ngõ ra của micro.

- D0: khi cường độ âm thanh đạt tới môt ngưỡng nhất định, đầu ra tín hiệu cao/thấp, ngưỡng có thể điều chỉnh qua biến trở trên cảm biến.

Mạch sử dụng điện áp từ 3 - 15VDC. Độ nhạy có thể điều chỉnh bằng chiết áp trên mạch.

Kết nối với Arduino:

- Chân + kết nối với 5V của Arduino

- Chân - kết nối với GND của Arduino

- Chân A0 kết nối với A0 của Arduino

- Chân D0 kết nối với D13 của Arduino
