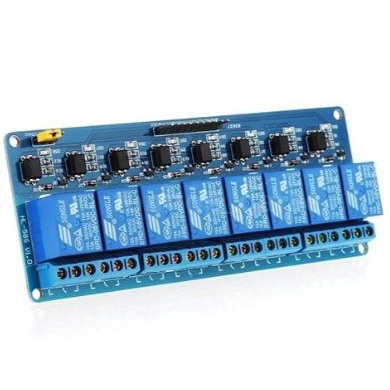

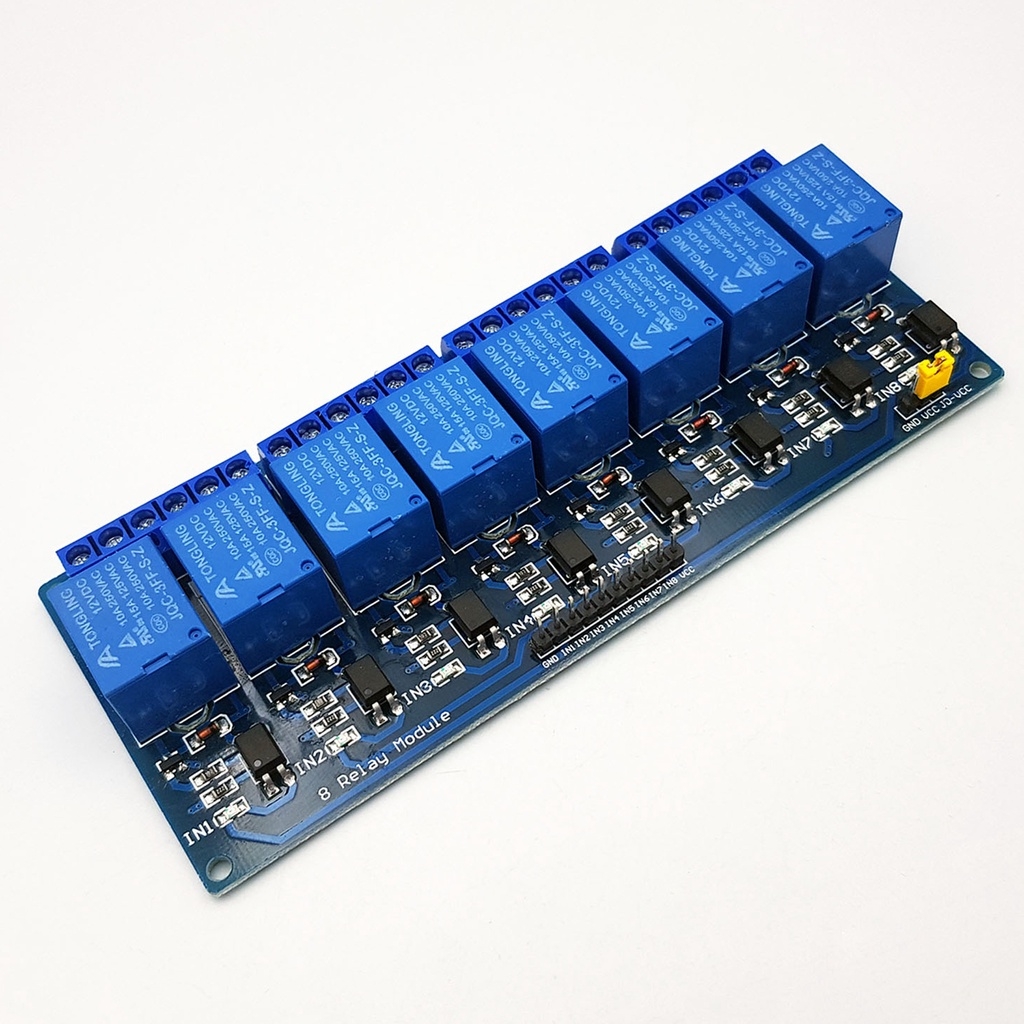

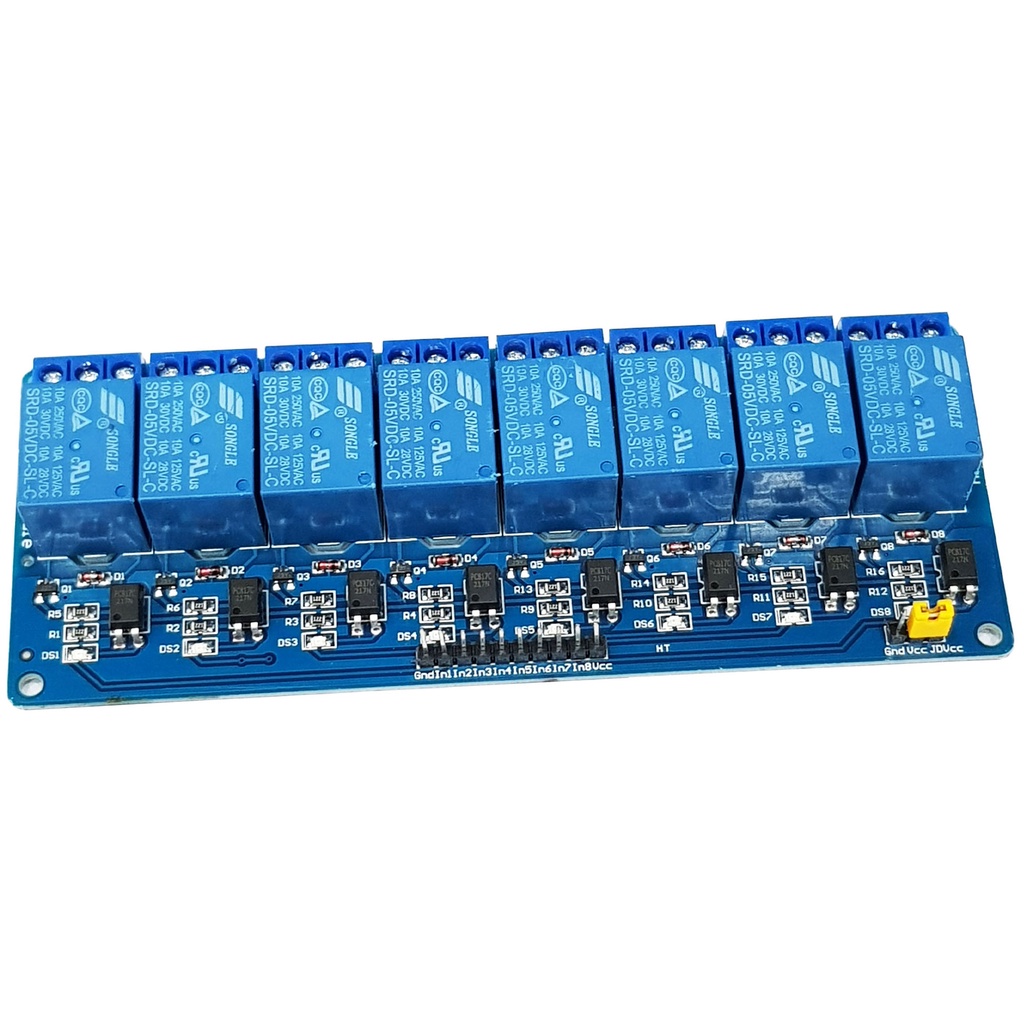

Mạch 8 Relay với Opto Cách Ly 5VDC

Module 8 relay 5V với Opto cách ly gồm 8 rơ le hoạt động tại điện áp 5VDC, chịu được hiệu điện thế lên đến 250VAC 10A. Module 8 relay 5V với Opto cách ly được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với rơ le bảo đảm vi điều khiển hoạt động ổn định. Có sẵn header rất tiện dụng khi kết nối với vi điều khiển.

Module 8 relay 5V với Opto cách ly  sử dụng chân kịch mức Thấp (0V), khi có tín hiệu 0V vào chân IN thì relay sẽ nhảy qua thường Hở của Relay. ứng dụng với relay module khá nhiều bao gồm cả điện DC hay AC.

Thông số kỹ thuật:

- Điện áp hoạt động: 5VDC.

- Dòng tiêu thụ: 200mA/1Relay

- Tín hiệu kích: High (5V) hoặc Low (0V) chọn bằng Jumper.

- Relay trên mạch:

   + Nguồn nuôi: 5VDC.

   + Tiếp điểm đóng ngắt max: 250VAC-10A hoặc 30VDC-10A

- Kích thước: 155mm * 55mm * 19mm
