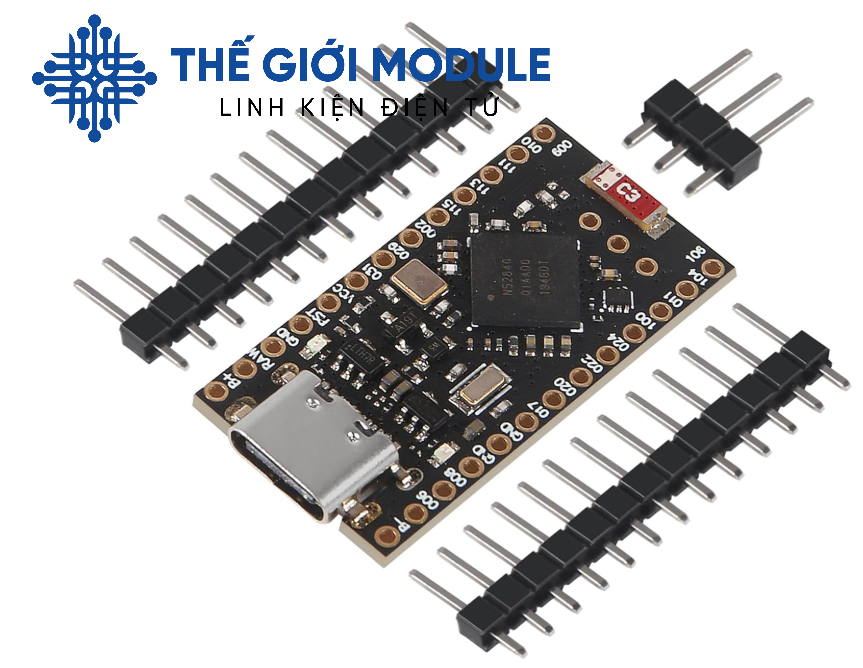

Kit phát triển Promicro NRF52840

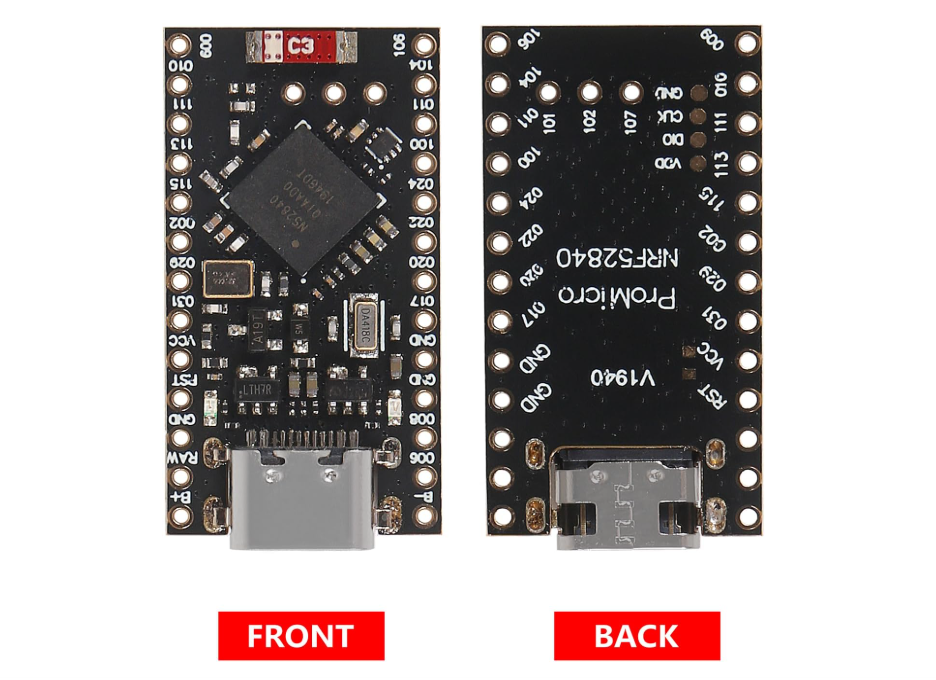

Promicro NRF52840 là bo mạch phát triển thay thế Pro Micro tương thích với Nice! Nano. Các chân của nó giống với ProMicro, có nghĩa là nó có thể được sử dụng với hầu hết mọi bàn phím ProMicro. Bo mạch phát triển NRF5280 có giao diện pin liti 3.7V và công tắc phần mềm có thể cắt nguồn của đèn LED. Khi tắt, mức tiêu thụ điện năng ở chế độ chờ có thể đạt 1mA.

Mô tả phần cứng

Nrf52840 là chip SoC không dây hiệu suất cao, năng lượng thấp được tung ra bởi Bộ bán dẫn Bắc Âu của Na Uy. Nó hỗ trợ nhiều giao thức không dây, bao gồm Bluetooth 5, Chủ đề, Zigbee, ANT và 2.4GHz. Chip nRF52840 sử dụng bộ vi xử lý ARM Cortex-M4F, tốc độ 64MHz, tích hợp bộ nhớ flash 1MB và RAM 256KB. Nó cũng có nhiều loại thiết bị ngoại vi, bao gồm ADC, PWM, SPI, I2C, UART, USB và GPIO, v.v. Ngoài ra, nRF52840 cũng hỗ trợ nhiều chức năng bảo mật, chẳng hạn như mã hóa AES, băm SHA-256 và Trình tạo số ngẫu nhiên thực (TRNG).

Cung cấp điện

Supermini NRF52840 hỗ trợ sạc và xả pin liti 3.7V. Tốc độ sạc là 100mA trong khi sạc, vì vậy pin 2000mAh mất 20 giờ để được sạc đầy.

Sạc lại hiện tại

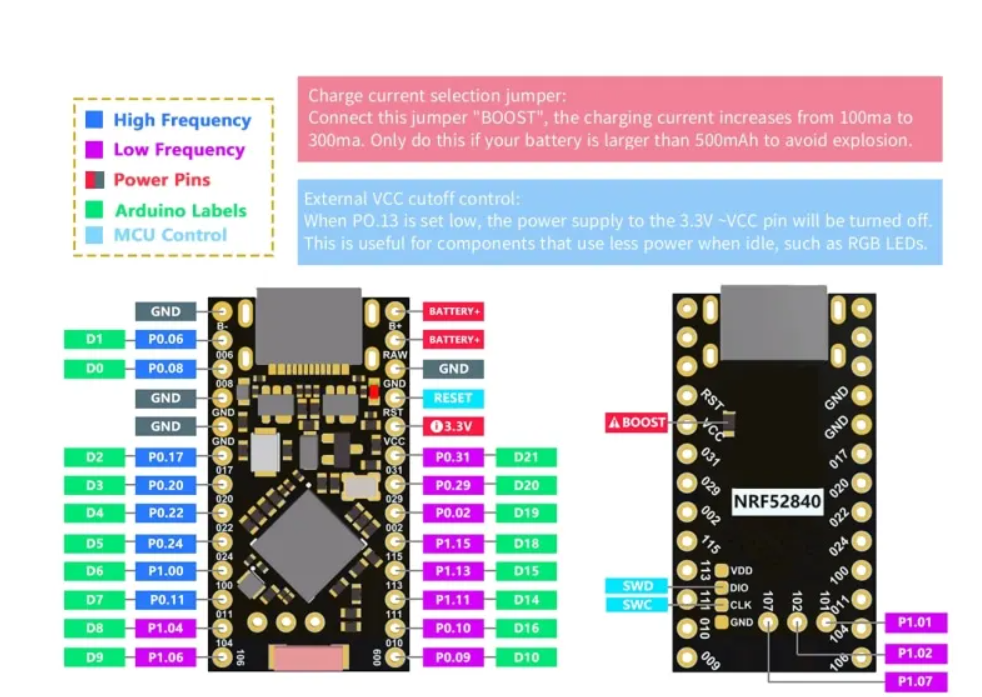

Cảnh báo Khi kết nối BOOST, dòng sạc tăng từ 100ma lên 300ma và chỉ có thể kết nối khi dung lượng tụ điện lớn hơn 500mAh (tránh cháy nổ).

Pin bên ngoài

Nếu bạn cần pin ngoài, bạn chỉ cần kết nối + giai đoạn của pin với B + và giai đoạn âm với B-. Pin liti bên ngoài chỉ hỗ trợ 3.7V và tốc độ sạc là 100mA (pin 2000mAh mất 20 giờ để sạc đầy).Lưu ý Khi hàn, vui lòng lưu ý không làm ngắn mạch cực dương và cực âm, có thể làm cháy pin và thiết bị.

Kiểm soát VCC bên ngoài

Gợi ý Khi P0.13 được đặt ở mức thấp, nguồn điện đến 3.3V, chân VCC sẽ bị tắt. Điều này rất hữu ích để giảm các thành phần sử dụng điện khi không hoạt động (ví dụ: Rgb, đèn LED).

Bộ nạp khởi động

Nếu bạn muốn vào Bootloder, vui lòng rút ngắn RST sang GND hai lần trong vòng 0,5S. Vào Bootloder, kết nối với máy tính qua USB và một thiết bị lưu trữ có tên Nice! Nano sẽ được hiển thị. Tại thời điểm này, bạn có thể kéo tệp .uf2 vào để ghi chương trình.
