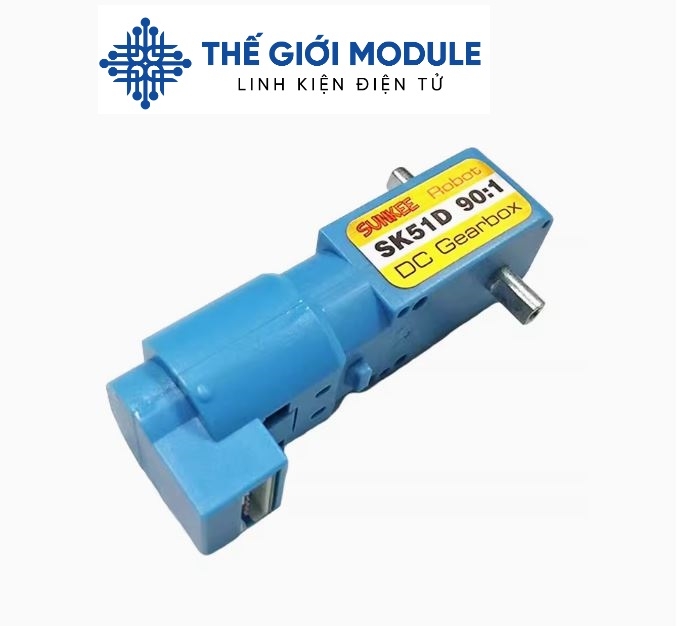

Động cơ encoder DC servo geared TT 1:90

Động cơ encoder DC servo geared TT 1:90 được tích hợp thêm Encoder 2 kênh AB cho các ứng dụng cần độ chính xác cao.

Thông số kỹ thuật:

- Tỉ số truyền: 1:90 (động cơ quay 90 vòng trục chính quay 1 vòng)
- Điện áp hoạt động: 3V-7.4V (lưu ý không cấp quá áp sẽ làm cháy Encoder).
- Tốc độ không tải:

+ 3VDC 40RPM

+ 5VDC 65RPM
+ 6VDC 90RPM
+ 7.4VDC 110RPM

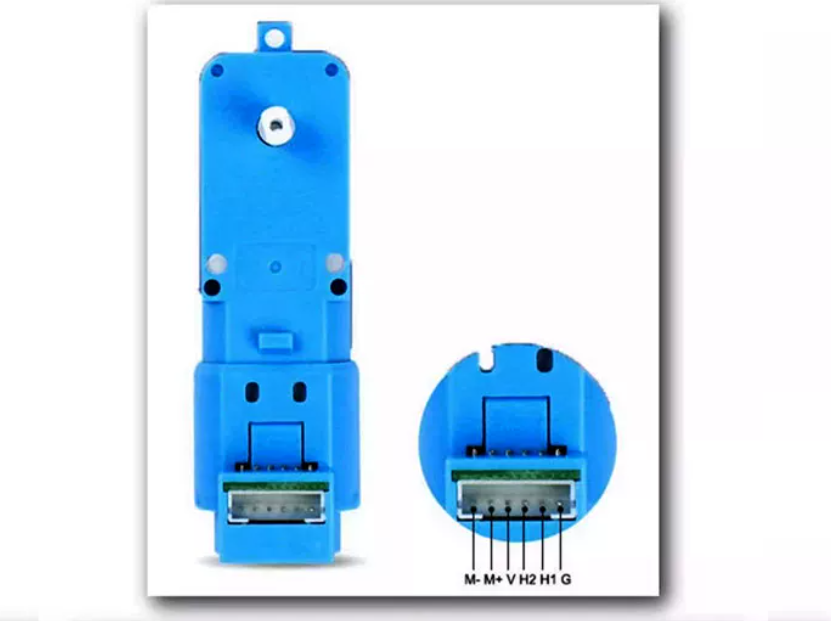

​​​​Sơ đồ chân Encoder:

G: chân cấp nguồn GND (Mass 0VDC) của Encoder.

H1: chân phát xung kênh A của Encoder.

H2: chân phát xung kênh B của Encoder.

V: chân cấp nguồn VCC (3.3~5VDC) của Encoder.

M+: chân cấp nguồn của Motor.

M-: chân cấp nguồn của Motor.
