Đế mạch thu phát BLE bluetooth 4.0 SoC NRF51822

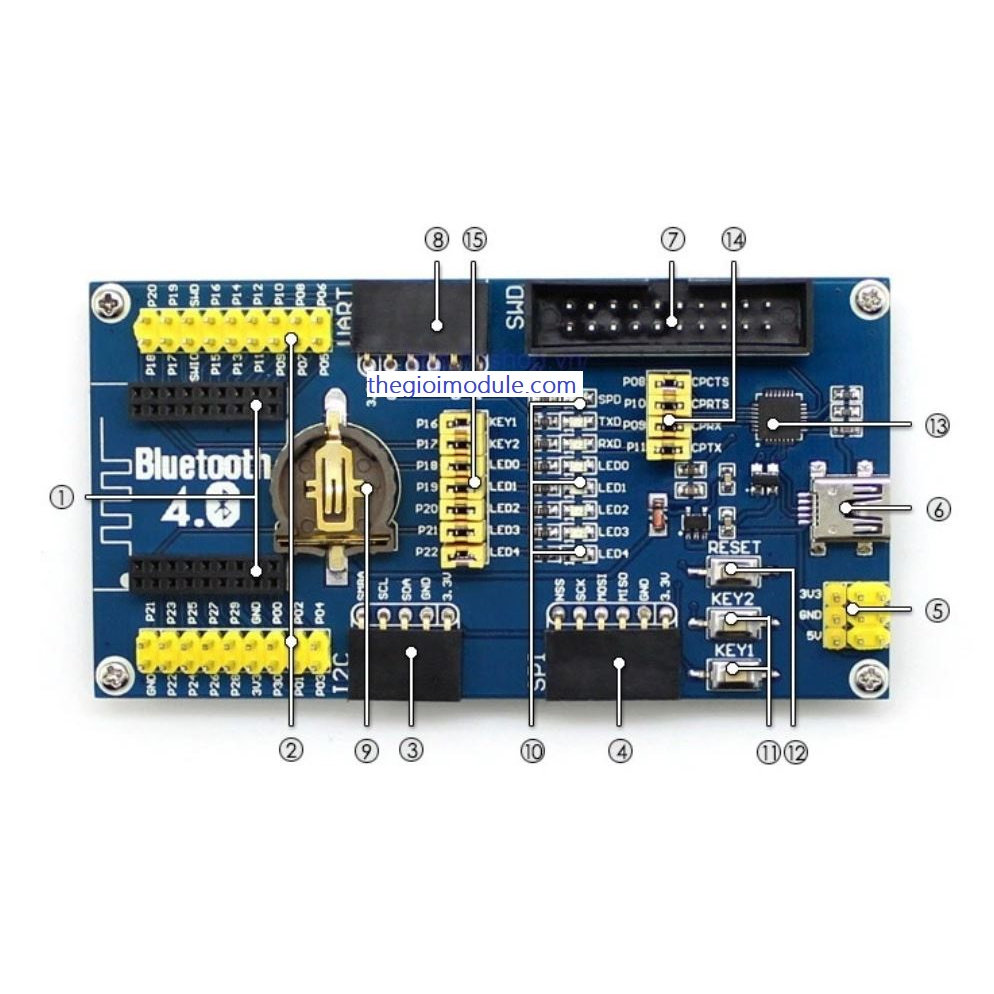

Đế mạch thu phát BLE bluetooth 4.0 SoC NRF51822 được thiết kế với các phần thí nghiệm cơ bản: nút nhấn, led, GPIO, UART, I2C, SPI,..., ngoài ra kit còn được tích hợp IC chuyển đổi USB-UART CP2102 để có thể kết nối trực tiếp với máy tính, cổng nạp Jtag chuẩn 20 chân tương thích với mạch nạp Debugger Jlink. Thông số kỹ thuật: Điện áp sử dụng: 5VDC từ cổng USB. Cổng nạp Jtag chuẩn 20 chân tương thích Debugger Jlink. Tích hợp mạch chuyển giao tiếp USB - UART CP2102. Tích hợp nút nhấn, led thí nghiệm, cổng giao tiếp UART, I2C, SPI, GPIO,... Wireless module connector: for easily connecting modules like Core51822 MCU pins expansion connector I2C interface SPI interface 5V/3.3V power input/output: usually used as power output, also common-grounding with other user board USB connector: USB TO UART via onboard convertor CP2102 Debugging interface UART interface Battery holder User LEDs User keys Reset button CP2102 USB TO UART jumper LEDs & Keys jumper
