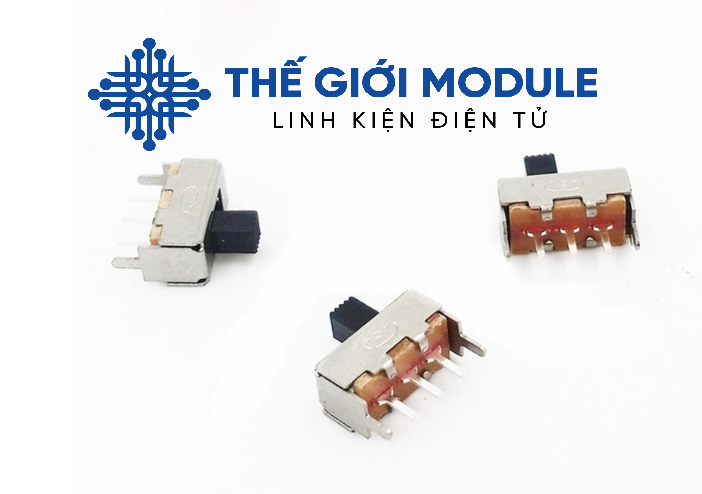

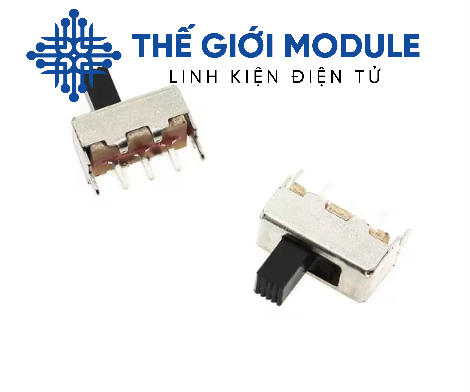

Công tắc gạt 3 chân SS12F44 là loại slide switch mini dùng để bật/tắt hoặc chọn chế độ trên bo mạch điện tử. Thân kim loại chắc, cần gạt nhựa nhỏ gọn (như hình), thao tác nhẹ, độ bền cao.

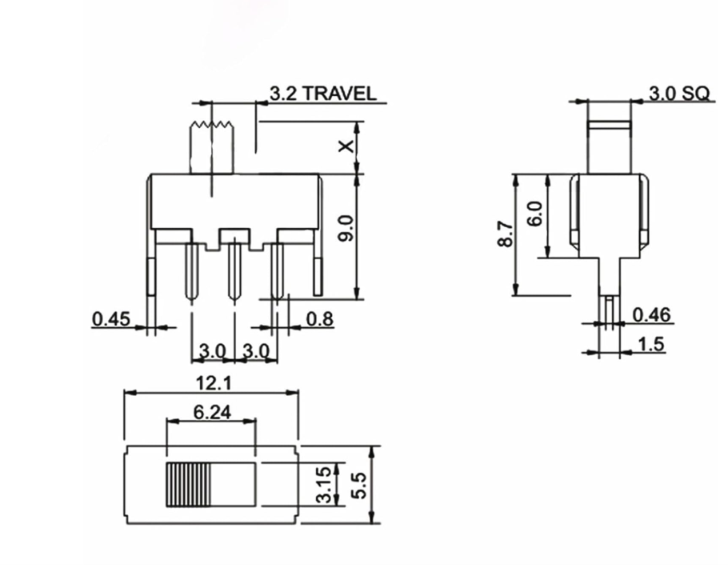

Kích thước thân khoảng 12,3 x 5mm, chiều cao tổng ~13,8mm, phù hợp lắp trên mạch điều khiển, module, thiết bị cầm tay, đồ chơi điện tử…

Ứng dụng

- Làm công tắc nguồn, công tắc chọn chế độ trên mạch DIY, kit học tập, module.

- Chọn mức điện áp, chọn tín hiệu, bật/tắt chức năng trên các bo điều khiển.

- Dùng trên thiết bị cầm tay, mạch LED, mạch audio nhỏ, mạch cảm biến…

- Phù hợp đồ án sinh viên, dự án STEM, sản phẩm thương mại nhỏ gọn.

Sơ đồ chân

- Công tắc có 3 chân – dạng 1P2T (SPDT):

- Chân giữa: COM (chân chung).

- Hai chân ngoài: 2 ngả lựa chọn.

Nguyên lý:

Gạt về phía nào thì COM nối với chân phía đó.

Dùng COM + 1 chân ngoài làm ON/OFF, hoặc COM + 2 chân ngoài để chuyển giữa 2 tín hiệu / 2 nguồn.

Thông số kĩ thuật

- Mã: SS12F44

- Cấu trúc: 1P2T (SPDT), 3 chân

- Kiểu: công tắc gạt ngang mini, lắp PCB

- Kích thước thân: ~12,3 x 5mm, chiều cao ~13,8mm

- Dòng/áp làm việc phù hợp: tín hiệu điều khiển, tải nhỏ (mạch logic, mạch điều khiển).
