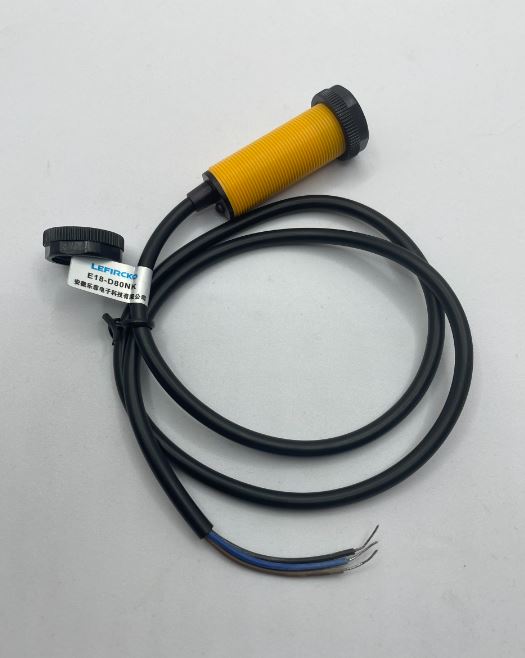

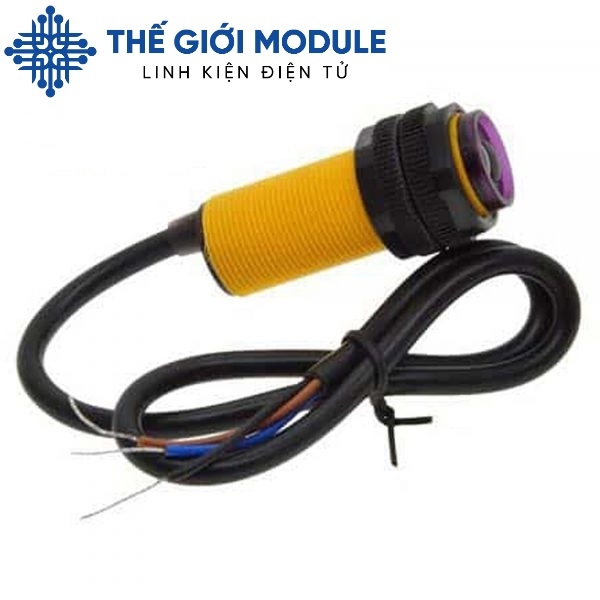

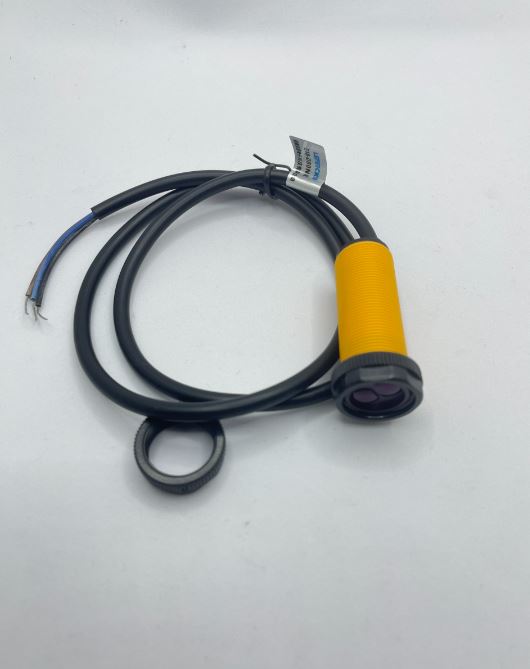

Cảm biến vật cản hồng ngoại E18-D80NK
- Cảm biến vật cản hồng ngoại E18-D80NK xác định khoảng cách đến vật cản bằng hồng ngoại cho phản hồi nhanh chóng, chính xác và ít bị nhiễu do sử dụng mắt nhận và phát tia hồng ngoại theo tần số riêng biệt.
- Cảm biến có thể chỉnh khoảng cách hoạt động thông qua biến trở ở phần cuối thân cảm biến. Ngõ ra cảm biến ở dạng cực thu hở nên cần thêm 1 trở kéo lên nguồn ở chân Tín hiệu khi sử dụng.
Thông số kỹ thuật:
|
|
Điện áp hoạt động |
5VDC |
Khoảng cách hoạt động tối đa |
~ 80cm |
Dòng kích ngõ ra |
300mA |
Thời gian phản hồi |
~ 2ms |
Hiện thị ngõ ra |
Led đỏ |
Khả năng phát hiện đối tượng |
trong suốt hoặc đục |
Nhiệt độ hoạt động |
-25°C - 55°C |
Đường kính |
18mm |
Chiều dài cảm biến |
45mm |
Chiều dài dây |
45cm |
Chất liệu vỏ cảm biến |
Nhựa |
Sơ đồ dây:
E18-D80NK có cách nối dây tương đối đơn giản:
- Màu nâu: VCC, nguồn dương 5VDC.
- Màu xanh dương: GND, nguồn âm 0VDC
- Màu đen: Chân tín hiệu ngõ ra cực thu hở NPN, cần phải có trở kéo để tạo thành mức cao.
![](https://s3-ap-southeast-1.amazonaws.com/iotmaker-image-sync/181.e18-d80nk-sensor/images/1.png)
Lưu ý:
- Ngõ ra dạng NPN cực thu hở giúp tùy biến được điện áp ngõ ra, trở kéo lên nguồn bao nhiêu sẽ tạo thành điện áp ngõ ra bấy nhiêu.
- Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay sẽ gây CHÁY cảm biến.
