Cảm biến siêu âm IOE-SR05 hỗ trợ TTL

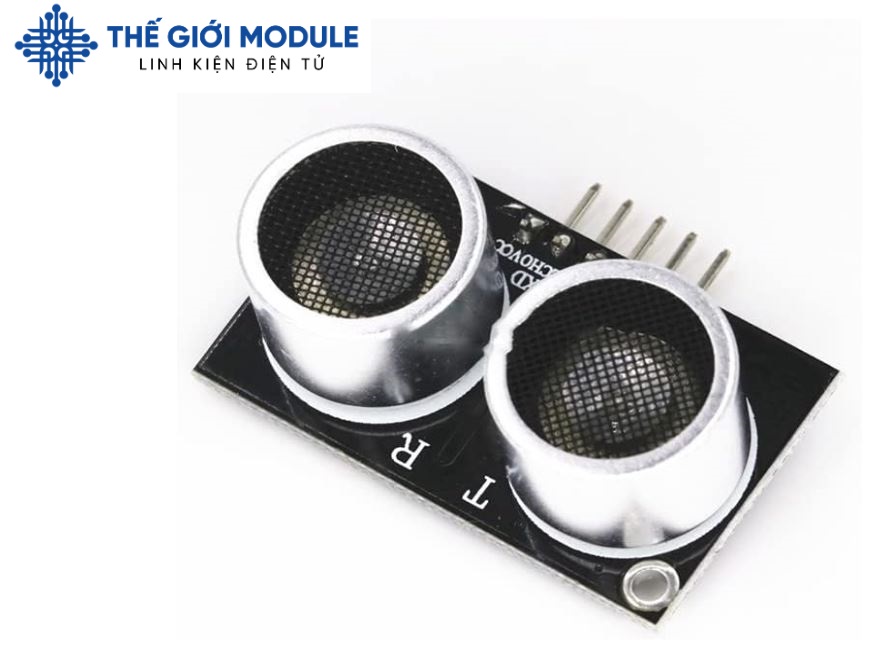

Cảm biến siêu âm IOE-SRF05 được sử dụng để nhận biết khoảng cách từ vật thể đến cảm biến nhờ sóng siêu âm, cảm biến siêu âm IOE-SRF05 có thời gian phản hồi nhanh, độ chính xác cao, phù hợp cho các ứng dụng phát hiện vật cản, đo khoảng cách bằng sóng siêu âm.

THÔNG SỐ CẢM BIẾN SIÊU ÂM

• Kích thước nhỏ, kích thước bảng PCB chỉ 2.2 * 3.6CM
• Có một cổng dữ liệu IO truyền dữ liệu số trực tiếp của khoảng cách đo được.
• Chu kỳ đo khoảng cách chỉ 18ms, giúp giảm đáng kể thời gian đo.
• Phạm vi vượt quá tự động trả về dữ liệu AAAA, giảm thời gian chờ đợi sau khi vượt quá phạm vi.

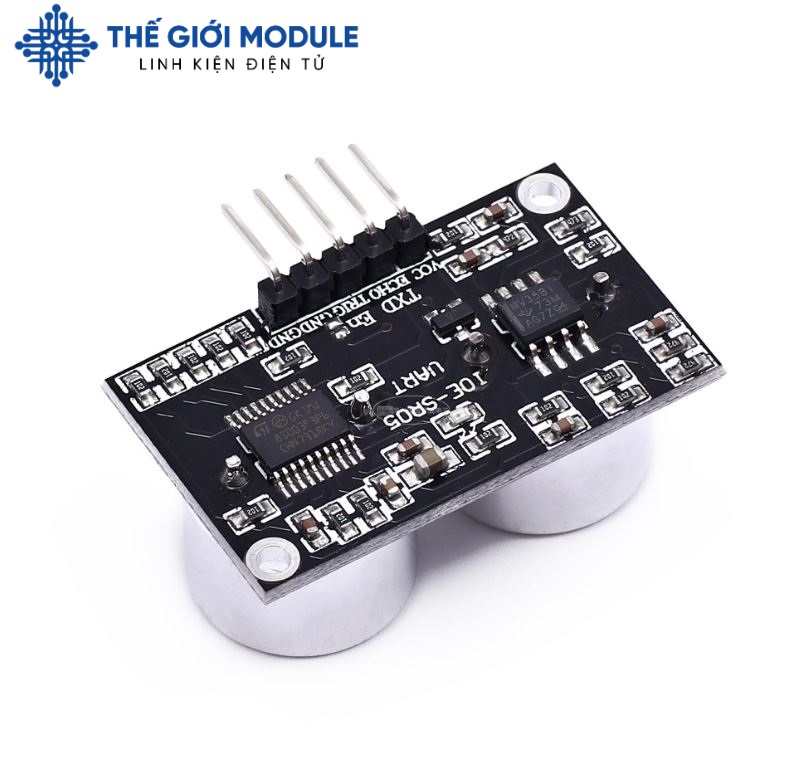

• Có một đèn LED màu đỏ ở mặt sau để chỉ trạng thái làm việc, khi có chướng ngại vật, đèn LED sẽ sáng.

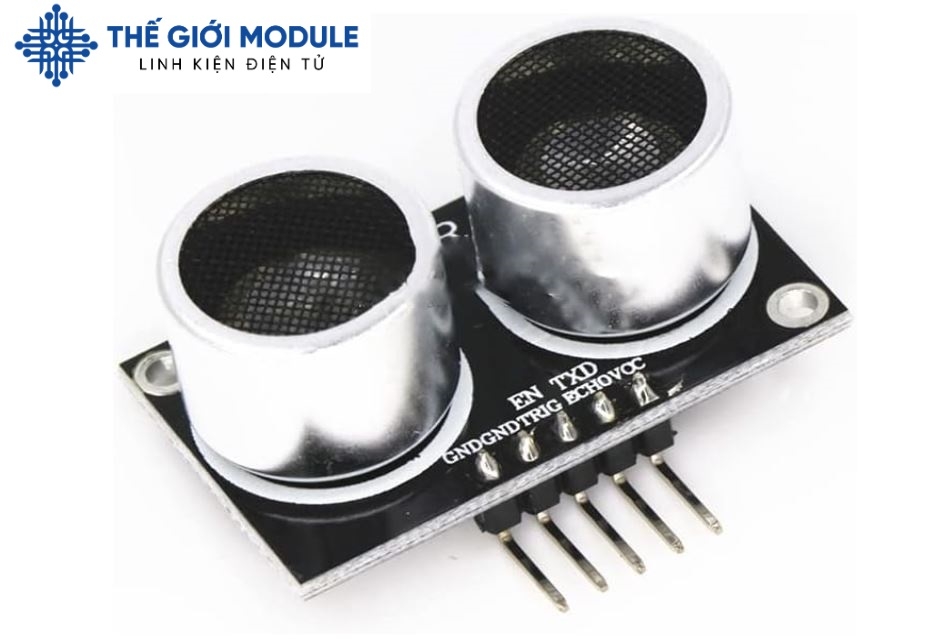

Phương pháp nối dây siêu âm khác nhau:

• VCC – đầu vào điện áp rộng: hỗ trợ 3v-5.5v
• TXD – đầu ra nối tiếp – Cũng là chân ECHO
• EN – (Chân kích hoạt, 0 khi mô-đun hoạt động, 1 khi không hoạt động) – Cũng là chân Trig
• GND – mặt bằng điện
• GND – mặt bằng điện

Có một đèn LED màu đỏ ở mặt sau để chỉ trạng thái làm việc. Khi có chướng ngại vật, đèn LED sẽ sáng lên.

• Dòng định mức: 8mA
• Tần suất làm việc: 40KHz
• Phạm vi dao động: 0mm- 2000mm
• Sai số:  1mm
• Thời gian đáp ứng: 18ms
