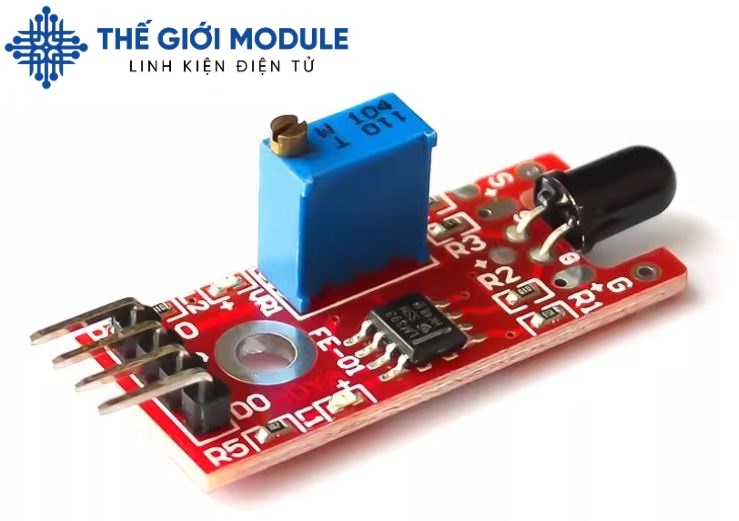

Cảm biến phát hiện lửa KY-026

Cảm biến chuyên dùng để phát hiện lửa, thường dùng trong các hệ thống báo cháy. Tầm hoạt động trong khoảng 80cm với góc quét 60°.

Cảm biến nhận biết được lửa tốt nhất với bước sóng 760nm - 1100nm. Mạch còn được tích hợp IC LM393 để so sánh tạo mức tín hiệu và có thể chỉnh được độ nhạy bằng biến trở.

Thông số kỹ thuật:

- Điện áp hoạt động: 3.3 ~ 5.3 VDC

- Dòng tiêu thụ: 15 mA

- Bước sóng phát hiện được: 760 ~ 1100 nm

- Góc quét: 0 - 60°

- Khoảng cách phát hiện: < 1 m

- Nhiệt độ hoạt động: -25℃ ~ 85℃

- Kích thước: 3.0 cm x 1.5 cm x 0.5 cm

Tính năng:

- Khả năng phát hiện lửa hoặc nguồn sáng có bước sóng tương tự.

- Sử dụng cảm biến hồng ngoại YG1006 với tốc độ đáp ứng nhanh và độ nhạy cao.

- Tích hợp IC LM393 để chuyển đổi ADC, tạo 2 ngõ ra cả số và tương tự, rất linh động trong việc sử dụng.

- Biến trở để tùy chỉnh độ nhạy cảm biến.

- Có thể ứng dụng trong các hệ thống báo cháy, robot chữa cháy,…

Sơ đồ đấu chân với Arduino

- VCC --> 3.3V ~ 5.3V

- GND --> power supply ground

- AOUT (AO) --> analog output

- DOUT (DO) --> digital output
