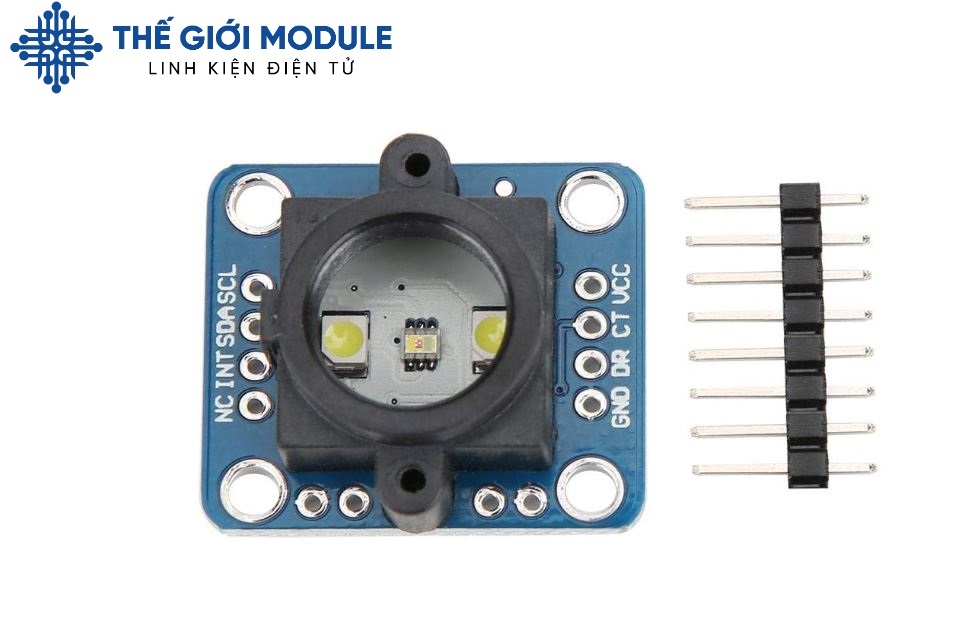

Cảm biến màu sắc TCS34725 giao tiếp I2C và UART

Cảm biến màu sắc I2C UART TCS34725 Color Sensor V1 là phiên bản nâng cấp của cảm biến màu TCS3200, được sử dụng để nhận biết màu sắc bằng cách đo phản xạ 3 màu sắc cơ bản từ vật thể là đỏ, xanh lá và xanh dương sau đó xử lý và truyền thông số đo được của các màu này qua giao tiếp I2C hoặc UART, tổng hợp thông tin của 3 màu trên ta có được màu sắc của vật thể cần đo.

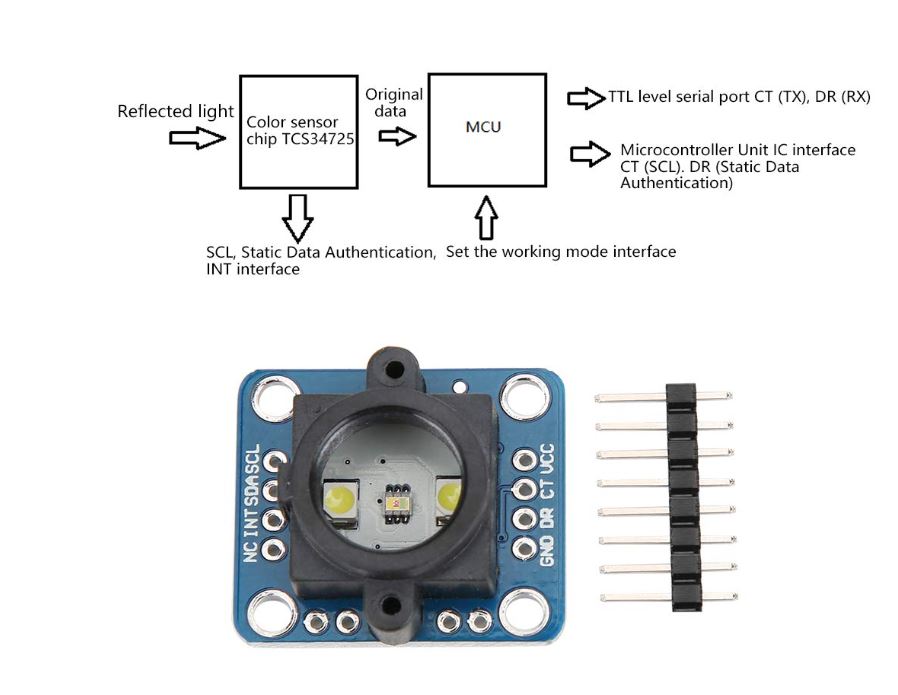

Cảm biến màu sắc I2C UART TCS34725 Color Sensor V1 có tích hợp MCU trên mạch để chuyển đổi từ giao tiếp I2C của TCS34725 sang giao tiếp UART hoặc I2C của MCU giúp dể dàng giao tiếp và lập trình, ta có thể dễ dàng lựa chọn giao tiếp muốn sử dụng bằng cách Set các Jumper trên mạch.

Thông số kỹ thuật:

• IC chính: TCS34725
• Điện áp sử dụng: 3~5VDC
• Dòng tiêu thụ: 15mA
• Giải màu sắc đo: RGB 0~255
• Tích hợp MCU xử lý và chuyển đổi giao tiếp.
• Giao tiếp có thể lựa chọn qua Jumper:
• I2C của TCS34725.
• I2C của MCU.
• UART của MCU.
• Kích thước: 24.3 x 26.7mm
