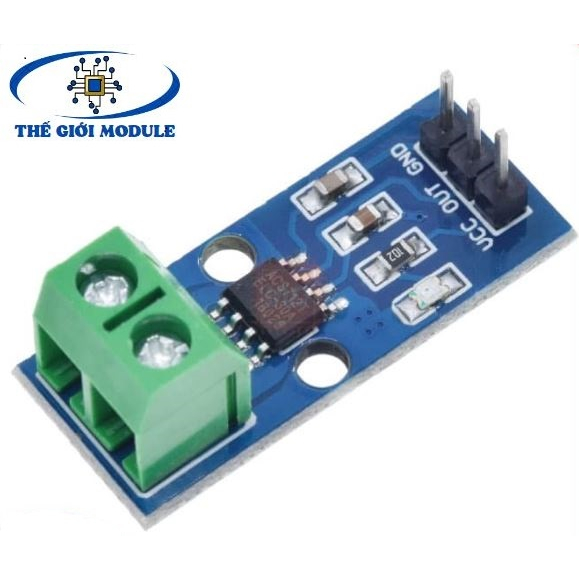

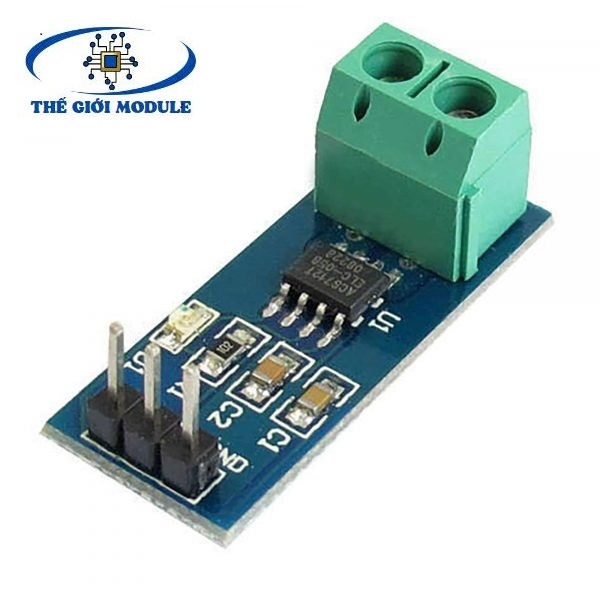

Cảm Biến Dòng Điện Hall ACS712 30A

Cảm biến dòng điện sử dụng IC ACS712 dùng để do dòng lên đến 30A. Đặc biệt đường tín hiệu analog  tỉ lệ nhiễu thấp.

Cách sử dụng cảm biến dòng điện hall ACS712 30A

• Đo dòng điện​​ DC​
  • Khi đo DC phải mắc tải nối tiếp Ip+ và Ip- đúng chiều , dòng điện đi từ Ip+ đến Ip- để Vout ra mức điện thế 2.5 – 5V tương ứng dòng 0 – 30A, nếu mắc ngược Vout sẽ ra điện thế 2.5V đến 0V tương ứng với 0A đến -30A.
  • Cấp nguồn 5v cho module khi chưa có dòng Ip (chưa có tải mắc nối tiếp với domino) , thì Vout=2.5v. khi dòng Ip( dòng của tải) bằng 5A thì Vout=5v, Vout sẽ tuyến tính với dòng Ip , trong khoản 2.5V đến 5V tương ứng với dòng 0 đến 30A.
  • Để kiểm tra ta dùng đồng hồ VOM thang đo DC đo điện thế Vout.
• Đo dòng điện AC
  • Khi đo dòng điện AC, do dòng điện AC không có chiều nên không cần quan tâm chiều.
  • Cấp nguồn 5v cho module khi chưa có dòng Ip (chưa có tải mắc nối tiếp với domino) , thì Vout=2.5v. khi có dòng xoay chiều Ip(dòng AC) do dòng xoay chiều độ lớn thay đổi liên tục theo hàm sin, nên điện thế Vout sẽ là điện thế xoay chiều hình sin có độ lớn tuyến tính với dòng điện AC , 0 đến 5V(thế xoay chiều xoay chiều) tương ứng với -30A đến 30A (dòng xoay chiều).
  • Để kiểm tra dùng VOM thang đo AC đo điện thế xoay chiều Vout.

THÔNG SỐ KĨ THUẬT

  - Nguồn cấp 5V

  - Điện trở dây dẫn trong là 1.2mΩ.

  - Độ nhạy đầu ra từ 94 - 104mV/A

  - Thời gian đáp ứng ngõ vào là 5us

  - Đo được cả AC và DC

Sơ đồ kết nối:
