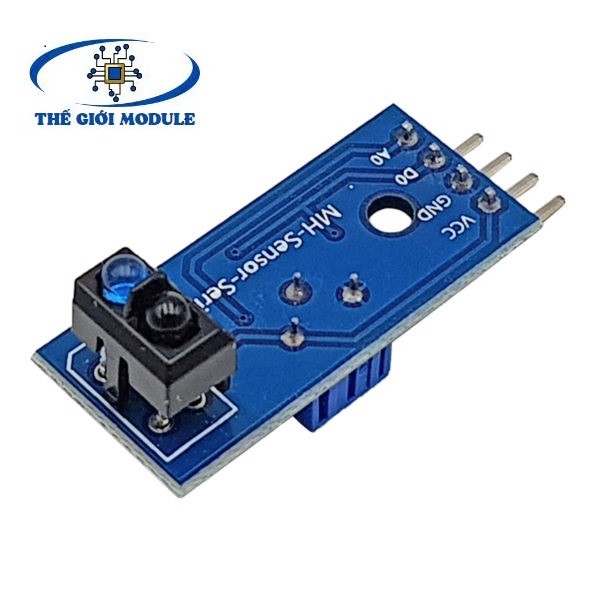

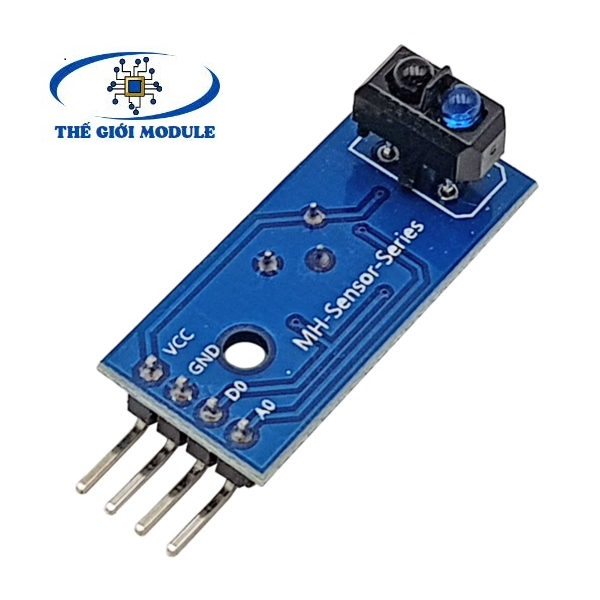

Cảm Biến Dò Line Đơn TCRT5000 Line Follower Sensor

Mạch cảm biến dò line TCRT5000 thường được ứng dụng nhiều trên robot dò line. Mạch sử dụng cảm biến hồng ngoại TCRT5000 có khả năng phát hiện line trắng và đen với khoảng cách phát hiện từ 1mm~25mm giúp dễ dàng trong quá trình cài đặt module lên thiết bị.

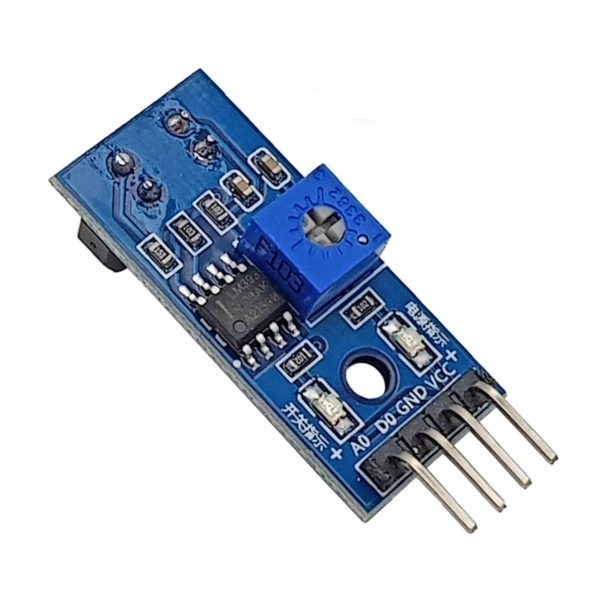

Mạch được tích hợp biến trở giúp dễ dàng điều chỉnh độ nhạy của cảm biến. Điện áp sử dụng từ 3.3 - 5VDC, ngõ ra gồm cả tín hiệu số và tín hiệu analog phù hợp với nhiều ứng dụng điều khiển khác nhau.

Thông số kỹ thuật:

- Mạch sử dụng cảm biến TCRT5000

- Điện áp hoạt động: 3.3 - 5VDC

- Dòng tiêu thụ: <10mA

- Sử dụng IC so sánh LM393

- Khoảng cách phát hiện: 1mm - 25mm

- Điều chỉnh độ nhạy bằng biến trở trên mạch

- Tín hiệu ngõ ra: tín hiệu số và analog

- Kích thước: 32 x 14mm
