Bàn Phím Cảm Ứng 4 Chạm Điện Dung TTP224

Mạch cảm ứng 4 kênh TTP224 sử dụng nguồn điện từ 2.4 đến 5.5V chỉ cần chạm vào pad thì cảm ứng hoạt động như chạm vào nút nhấn.

Khi có điện dung cảm ứng trên pad của module ( tay người), thì ngõ ra sẽ thay đổi trạng thái tại chân ứng với ngõ vào của cảm biến. trên pad có thể thay bằng chất liệu không dẫn điện khác với 1 lớp mỏng như : giấy, kính, meca, nhữa hoặc gỗ.

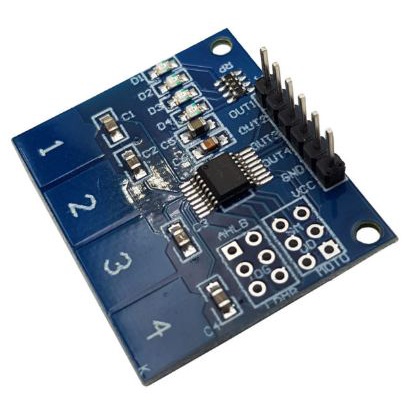

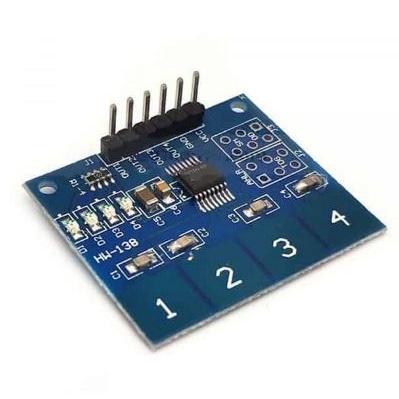

Mạch cảm ứng 4 kênh TTP224 gồm có 4 Pad trên module, pad có thể nối dài với vật liệu dẫn điện khác.

Thông số kỹ thuật:

- IC chính: TTP224

- Điện áp làm việc: 2.4~5.5VDC

- Dòng điện tiêu thụ: < 10uA

- 4 phím cảm ứng điện dung, tín hiệu tương ứng với 4 ngõ ra.

- Có các chân Jumper thiết lập các chế độ chuyên sâu.

- Kích thước: 35 x 29mm

- Datasheet

Sơ đồ mạch
