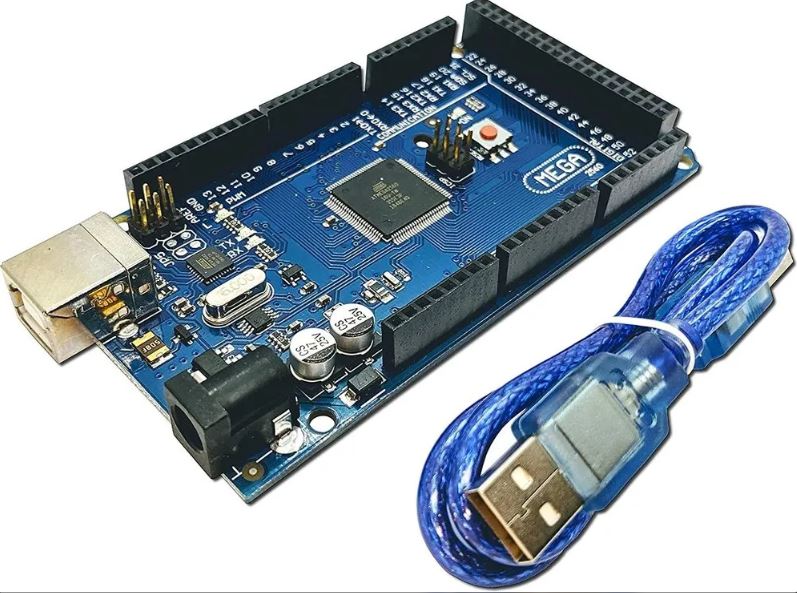

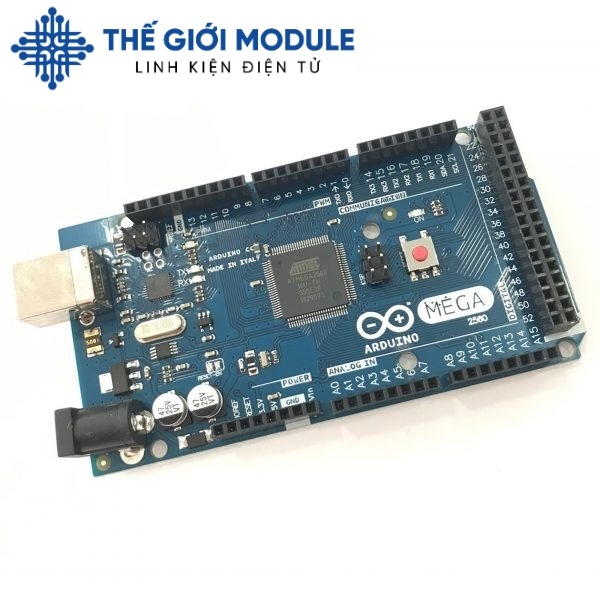

Arduino MEGA2560 R3 Atmega16u2

Arduino Mega 2560 là sản phẩm tiêu biểu cho dòng mạch Mega là dòng bo mạch có nhiều cải tiến so với Arduino Uno (54 chân digital IO và 16 chân analog IO). Đặc biệt bộ nhớ flash của MEGA được tăng lên một cách đáng kể, gấp 4 lần so với những phiên bản cũ của UNO R3. Điều này cùng với việc trang bị 3 timer và 6 cổng interrupt khiến bo mạch Mega hoàn toàn có thể giải quyết được nhiều bài toán hóc búa, cần điều khiển nhiều loại động cơ và xử lý song song nhiều luồng dữ liệu số cũng như tương tự

Ngoài việc phát triển được ưu tiên, việc kế thừa cũng được đặc biệt lưu ý. Trên mạch MEGA các chân digital vẫn từ 0-13, analog từ 0-5 và các chân nguồn tương tự thiết kế của UNO. Do vậy chúng ta dễ dàng phát triển nghiên cứu theo kiểu gắp ghép module từ Arduino UNO bê sang Arduino mega. Ngoài ra, ở phiên bản này, các nhà thiết kế đã mạnh dạn thay đổi thiết kế. Để có thêm được nhiều vùng nhớ và nhiều chân IO hơn, một con chip khác đã thay thế cho Atmega1280. Theo dòng phát triển của vi điều khiển nhúng, những dự án lớn cần nhiều dung lượng flash hơn. Do vậy, Arduino Mega 2560 ra đời với sứ mệnh giải những bài toán như thế.

Arduino Mega được thiết kế cho nhiều dự án khó.Với 54 chân I/O kĩ thuật số, 16 chân analog, cùng không gian khá rộng để bạn có thể tích hợp các mạch điện tử của dự án của bạn lên đó.

 Tính năng nổi bật của Arduino 2560 Mega

Arduino Mega 2560 là board mạch vi điều khiển, xây dựng dựa trên Atmega 2560. Nó có 54 chân I/O (trong đó có 15 chân có thể sử dụng làm chân ouput với chức năng PWM), 16 chân đầu vào Analog, 4 UART, 1 thạch anh 16Mhz, 1 cổng USB, 1 jack nguồn, 1 header, 1 nút nhấn reset. Nó chứa mọi thu cần thiết hỗ trợ cho người lập trình vi điều khiển, đơn giản chỉ việc kết nối nó với máy tính bằng cable USB là có thể bắt đầu học tập. Mạch Arduino 2560 sử dụng tương thích với phần lớn các Shield của Arduino UNO

 Thông số kĩ thuật:

• Vi điều khiển : ATmega2560
• Điện áp hoạt động :  5V
• Điện áp đầu vào (được đề nghị)  : 7-12V
• Điện áp đầu vào (giới hạn)  :  6-20V
• Số lượng chân  I / O  :  54 (trong đó có 15 cung cấp sản lượng PWM)
• Số lượng chân Input Analog  : 16
• Dòng điện DC  mỗi I / Ở :  20 mA
• Dòng điện DC với chân 3.3V  :  50 mA
